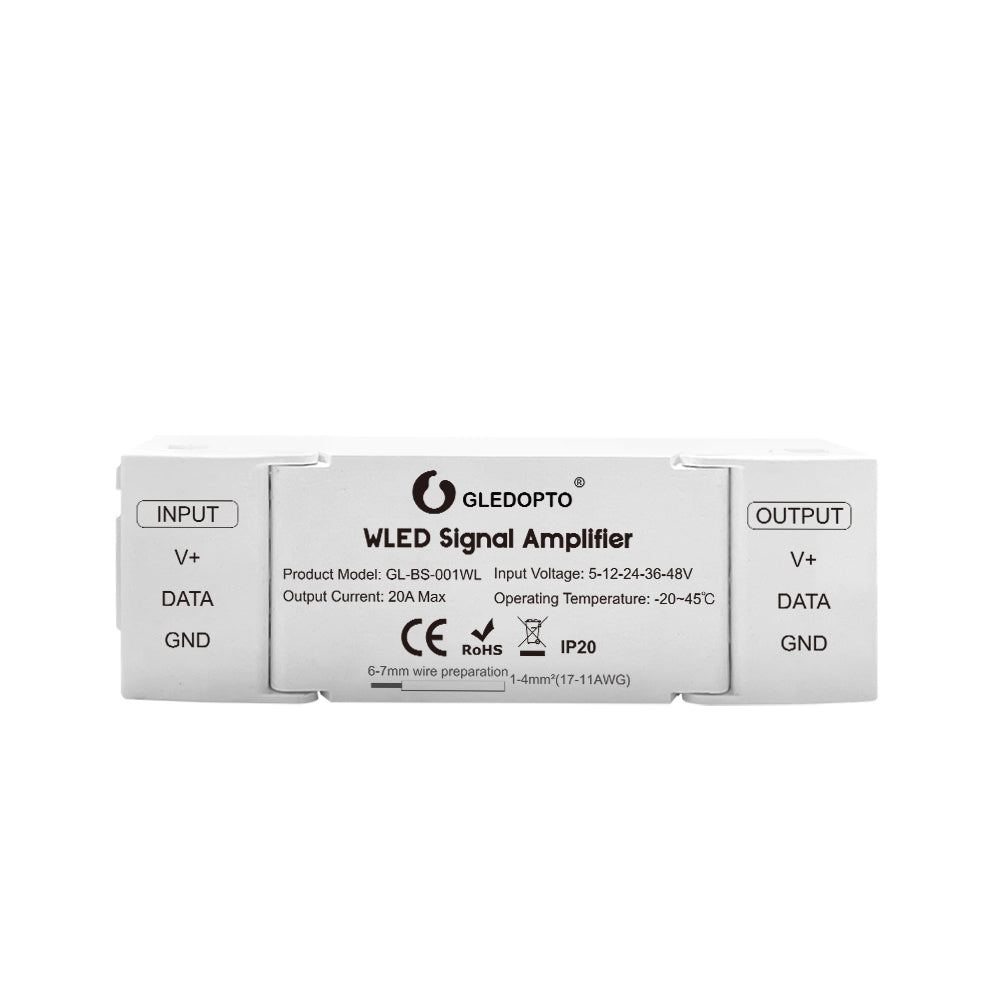

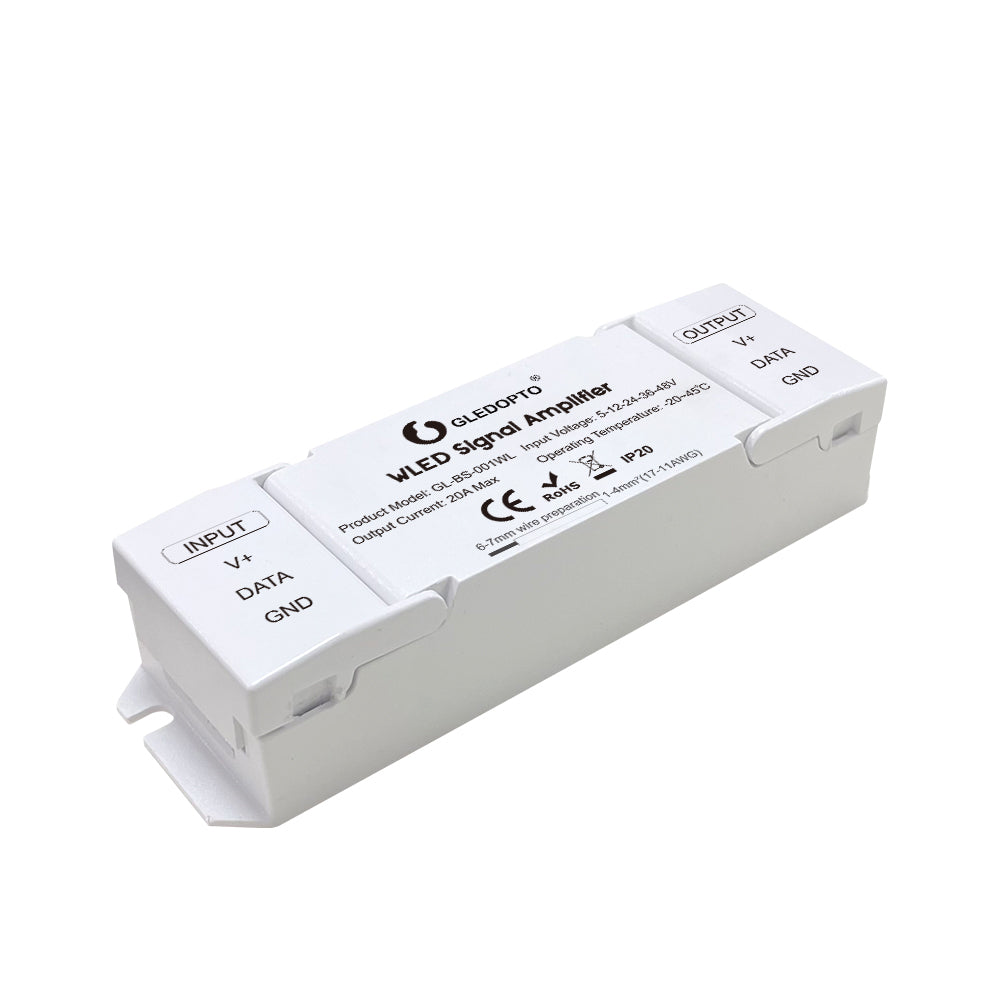

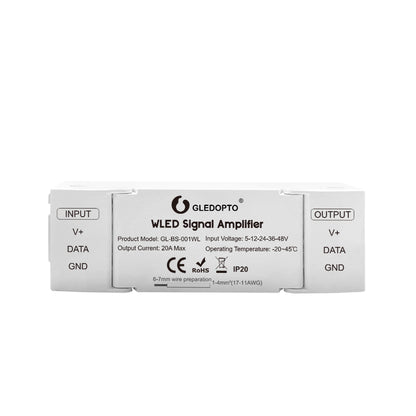

WLED Signalverstärker / Repeater für digitale LED-Streifen – 5–48V, 20A

• Beseitigt Flackern, Farbfehler und Signalaussetzer bei langen Leitungswegen
• Regeneriert das Datensignal für stabile, präzise Übertragung
• Hoher Gesamt-Ausgangsstrom von bis zu 20A – auch für stromintensive Installationen
• Weiter Spannungsbereich 5–48V
• Verlängert die zuverlässige Signalstrecke um bis zu ca. 10 m pro Verstärker
• Robustes Gehäuse aus schwer entflammbarem PC
• Flexible Signalkalibrierung per 33 Ω / 249 Ω

Überall dort, wo digitale (adressierbare) LED-Streifen über lange Leitungswege angesteuert werden und das Datensignal an Qualität verliert – etwa bei großen Fassaden-, Decken- oder Bühneninstallationen, Pixel-Displays und LED-Matrizen. Der Verstärker wird zwischen WLED-Controller und LED-Streifen geschaltet und behebt Flackern, Farbfehler und Aussetzer. Pro Verstärker lässt sich die zuverlässige Signalstrecke um bis zu rund zehn Meter verlängern.
Hinweis: Ausführung für trockene Innenräume.

• 1 × WLED Signalverstärker (GL-BS-001WL)
• 1 × Bedienungsanleitung

Hinweis: Passendes DC-Netzteil, LED-Streifen und ggf. Kalibrierwiderstände sind nicht im Lieferumfang enthalten und separat erhältlich.

• Einbauposition: Verstärker zwischen WLED-Controller und LED-Streifen schalten.
• Signalrichtung beachten: Ein- und Ausgang (Input/Output) nicht vertauschen – falscher Anschluss kann das Gerät beschädigen.
• Gehäuse bei Bedarf mit einem Schlitzschraubendreher seitlich öffnen, um die Klemmen zu erreichen.
• Signalkalibrierung: 33 Ω verwenden, wenn V+, DATA und GND im selben Kabel liegen; 249 Ω, wenn es getrennte Adern sind.
• Stromversorgung: Der Verstärker ändert die Spannung nicht – Netzteil nach Spannung und Strombedarf des LED-Streifens wählen; bei Bedarf zusätzliche Einspeisung vorsehen.
• Empfohlener Leitungsquerschnitt: 1–4 mm² (17–11 AWG), Abisolierlänge 6–7 mm; bei hohen Strömen mehrdrähtige Litze bevorzugen.
• Vor dem Einschalten alle Verbindungen auf korrekten und festen Sitz prüfen; nicht unter Spannung arbeiten.
