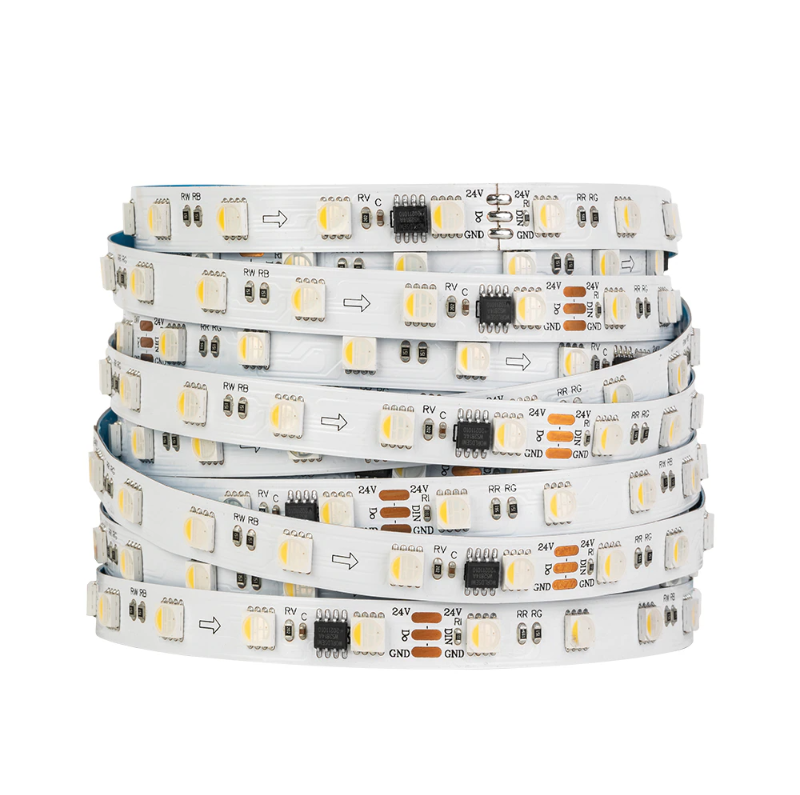

TM1814 RGBW, 24V

• RGBW in einem Chip:
Kombiniert RGB-Farbmischung mit zusätzlichem Weißkanal (Warm- oder Kaltweiß) für natürliche Weißtöne und ein erweitertes Farbspektrum.

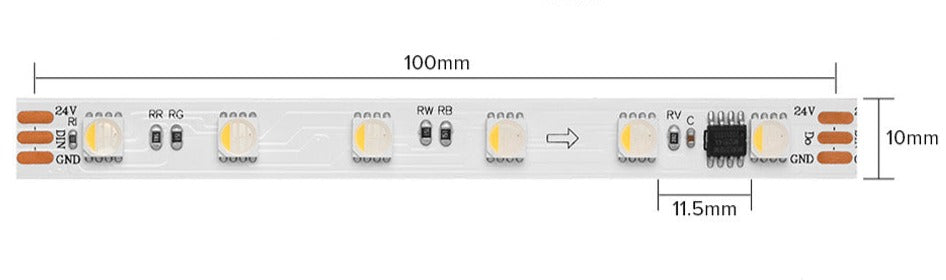

• Segmentweise Steuerung:
Dank SPI-Protokoll und TM1814-IC ist eine individuelle Ansteuerung von Segmenten mit jeweils 6 LEDs möglich – ideal für Effekte und Farbverläufe.
• 24V-System:
Ermöglicht längere Strecken mit stabiler Helligkeit und reduziertem Spannungsabfall gegenüber 5V-Streifen.
• Flexibler Einsatz:
Drei Schutzarten wählbar:
IP20 für trockene Innenräume,
IP65 mit Silikonverguss für leicht feuchte Bereiche,
IP67 mit Silikonschlauch für staub- und spritzwassergeschützte Anwendungen.

• Farbige Lichtakzente mit Weißanteil für Wohn- und Objektbeleuchtung
• Adressierbare RGBW-Lichtinstallationen in Bars, Hotels oder Showrooms
• Effektbeleuchtung mit segmentierter Steuerung für Events und Bühnen
• Hinterleuchtete Elemente in Ausstellungen und Werbedisplays

• 1 × LED-Streifen
• 1 × Anschlusstück (JST-Stecker)

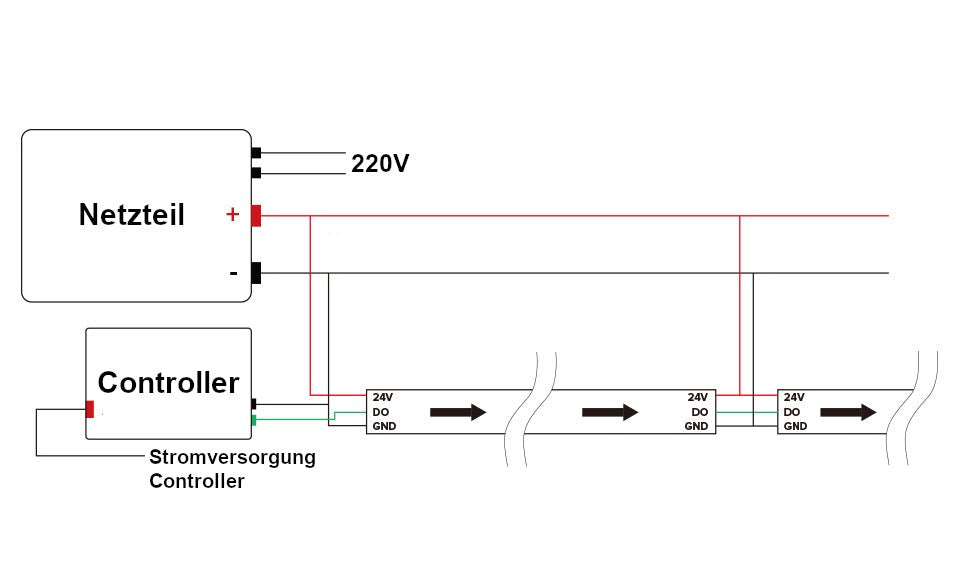

• Beachtung der Datenflussrichtung:
Die Datenrichtung ist auf dem Streifen durch einen Pfeil gekennzeichnet. Der Controller muss immer am Dateneingang (DIN) angeschlossen werden. Ein Anschluss in falscher Richtung verhindert die Ansteuerung.
• Verpolungsschutz:
Unbedingt auf die richtige Polarität achten – +V, GND und DATA (bzw. CLK bei 2-Draht-Systemen).
Eine falsche Polung kann den LED-Streifen oder Controller irreparabel beschädigen.
Falls vorhanden, auf den Aufdruck auf dem Streifen oder am Anschluss achten.
• Spannungsversorgung entsprechend dem LED-Typ:
- 5V Streifen (z. B. WS2812B, SK6812) benötigen exakt 5 V
- 12V Streifen (z. B. WS2815) toleranter bei Längen, aber höhere Stromaufnahme
- 24V Streifen (z. B. TM1814, COB-Modelle) für längere Strecken mit weniger Spannungsverlust
Wichtig: Immer ein passendes Netzteil verwenden (Spannung + ausreichende Leistung in Watt/Ampere).
• Stromversorgung dimensionieren:
Stromverbrauch je nach LED-Anzahl, Spannung und Leuchtintensität berechnen.
Immer ca. 10 % Leistungsreserve für das Netzteil einplanen.
• Maximale Länge pro Einspeisung beachten:
Die Steuer- und Spannungsqualität nimmt mit zunehmender Länge ab.
Richtwerte bei einseitiger Einspeisung:
5V: max. 3-4m
12V: max. 5-8m
24V: bis zu 10m
Bei längeren Strecken:
→ doppelseitige Einspeisung oder zusätzliche Einspeisepunkte einplanen
• Signalverstärkung bei langen Strecken:
Ab ca. 5m oder bei mehreren LED-Streifen in Reihe kann ein Signal-Repeater oder Data-Booster notwendig sein, um saubere Datenübertragung zu gewährleisten.
• Signal- und Stromleitungen kurz halten:
Verwende möglichst kurze und ausreichend dimensionierte Kabel, um Spannungsverluste und Datenstörungen zu vermeiden.
• GND-Verbindung nicht vergessen:
Auch bei getrennten Netzteilen oder langen Datenleitungen muss der Masseanschluss (GND) immer durchgängig verbunden sein – sonst kommt es zu Datenfehlern.
• Ansteuerung über kompatible Controller:
Nur mit SPI- oder PWM-fähigen Controllern betreiben (z. B. WLED, Pixel-Controller, DMX-SPI-Decoder, Arduino, ESP32 etc.) – je nach verwendeter LED-IC.
• Test vor finaler Montage:
Streifen zuerst in voller Länge prüfen (Spannung, Daten, Farben, IC-Funktion) – erst danach befestigen. Bei Schutzarten IP65/IP67 vorher auf Dichtheit achten.
• Wärmeentwicklung berücksichtigen:
COB-Streifen und leistungsstarke Modelle können warm werden. Eine Montage auf wärmeleitfähigen Oberflächen (z. B. Aluminiumprofil) wird empfohlen.
