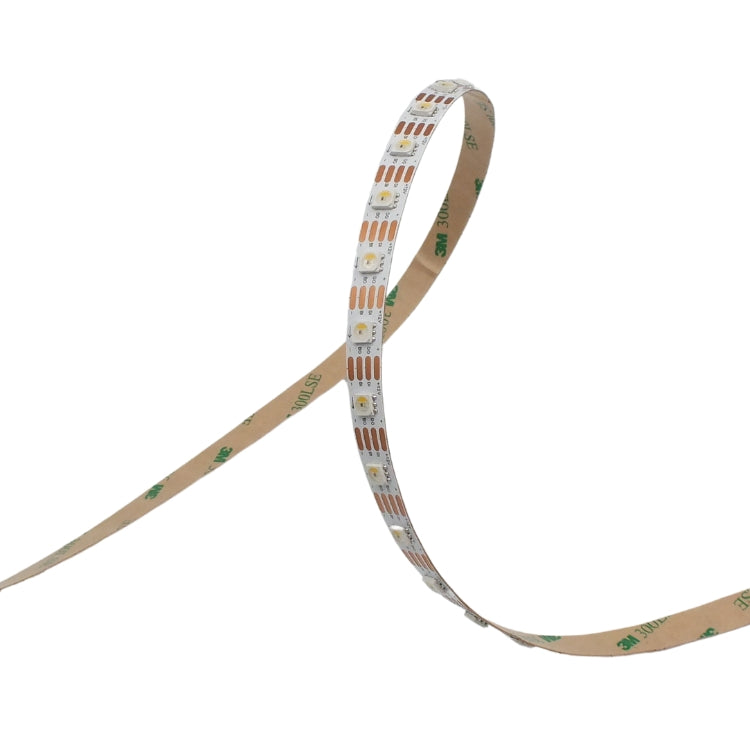

Digitaler SPI RGBW LED-Streifen mit Ausfallsicherung 12V

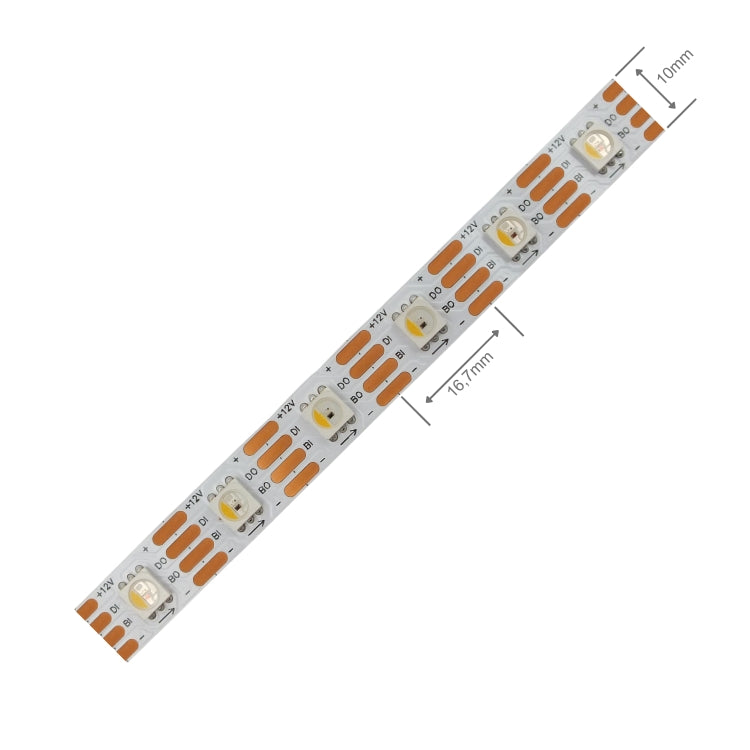

• Ausfallsicherungs-Leitung: Die integrierte Backupleitung sorgt dafür, dass der Streifen weiterhin vollständig funktioniert, selbst wenn einzelne LEDs ausfallen.

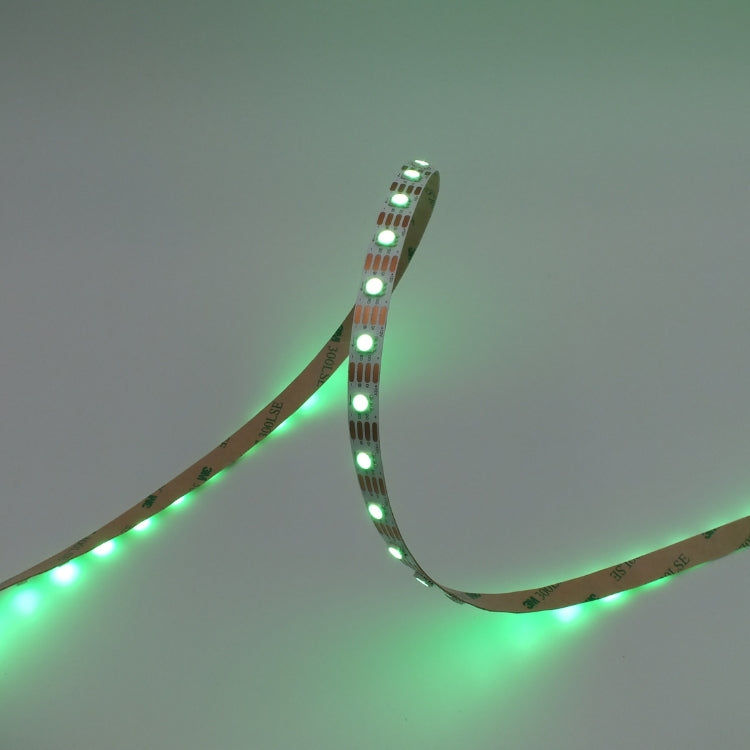

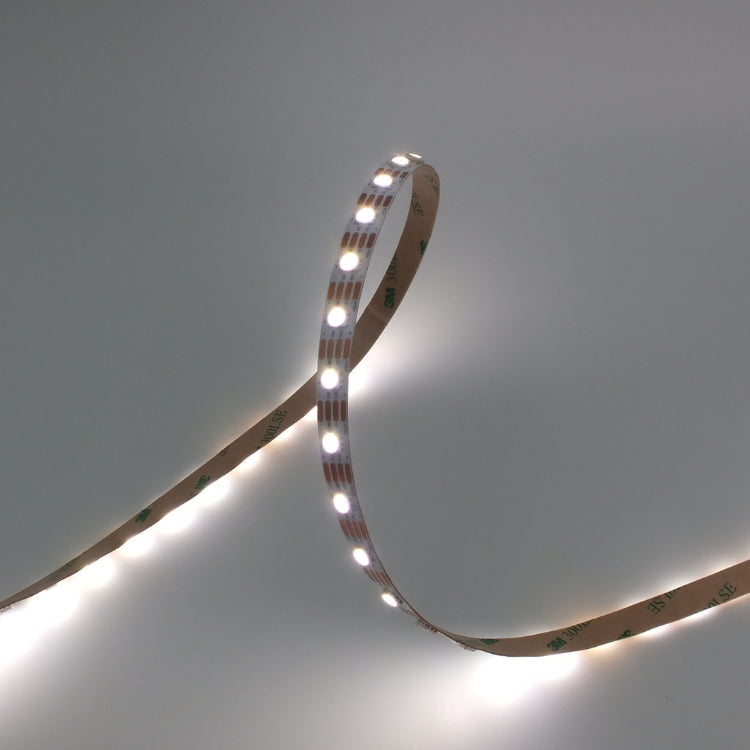

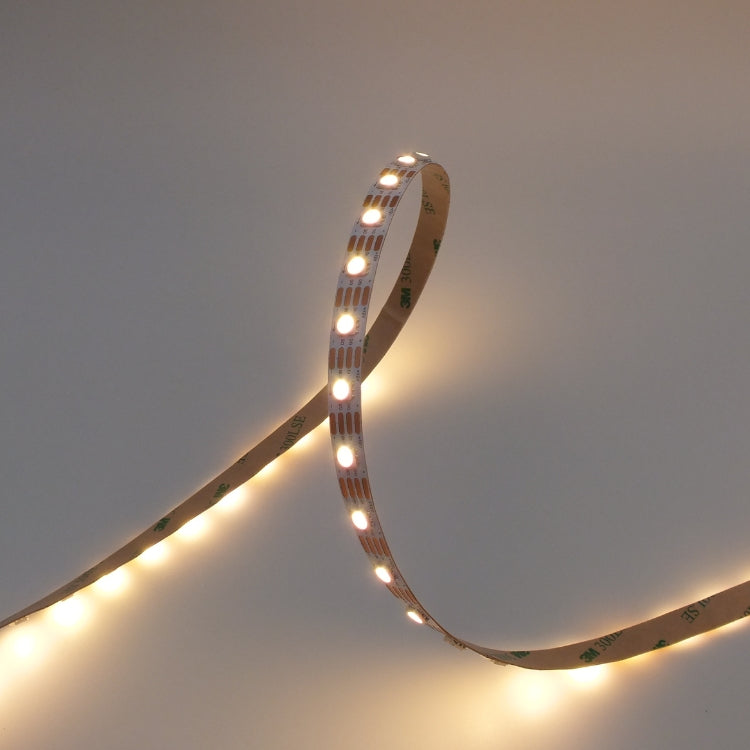

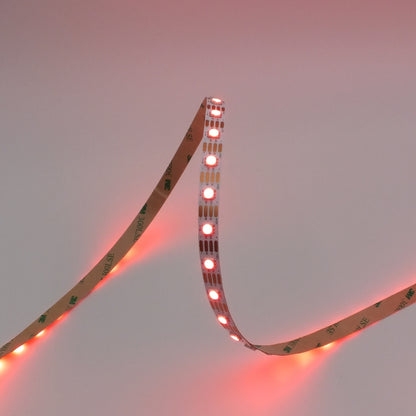

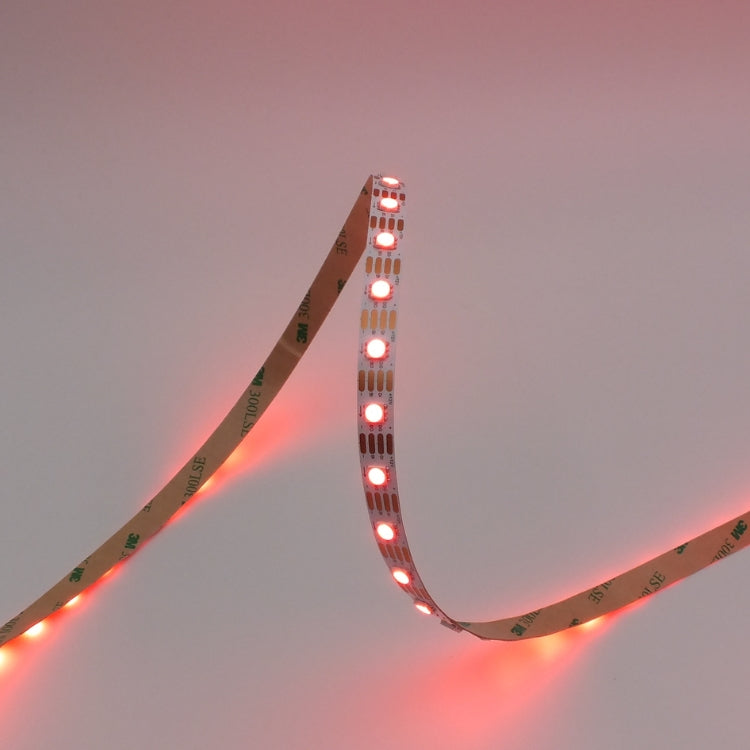

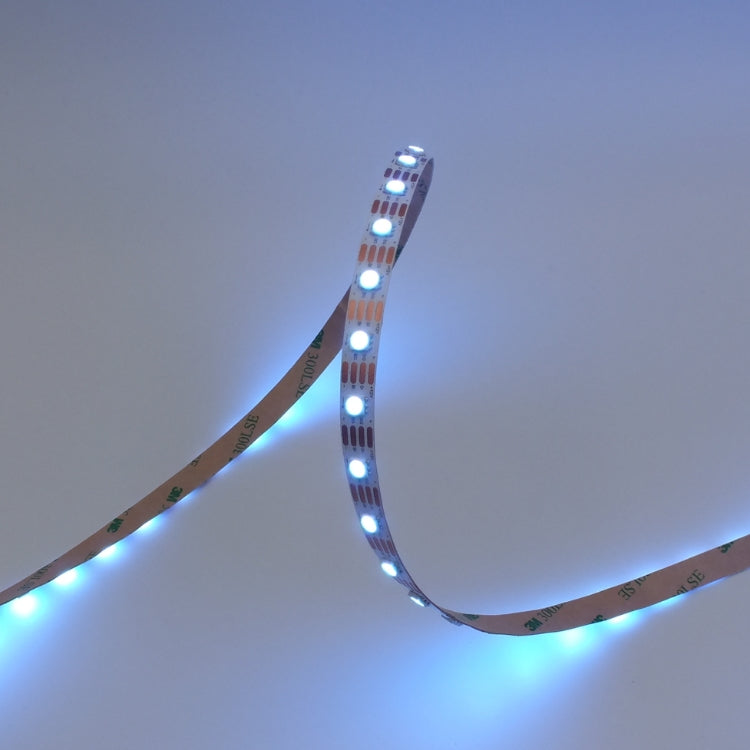

• Vollfarbspektrum & Weißtöne: Kombiniert RGB-Farben mit warmem (3000K) oder kühlem (6000K) Weiß für maximale Flexibilität bei der Lichtgestaltung.
• Einfache Installation:
3M-Klebeband: Für eine zuverlässige Montage auf unterschiedlichsten Oberflächen.
• Vorgefertigte Anschlüsse: 20cm Anschlusskabel mit JST-Steckern und zusätzlichen Einspeisekabeln an beiden Enden.

• Kreative Lichtinstallationen in Wohn- und Geschäftsräumen
• Dynamische Akzentbeleuchtung für Events und Ausstellungen
• Maßgeschneiderte Werbeschilder und Schaufensterbeleuchtung

• 1 × LED-Streifen
• 1 × Anschlusstück (JST-Stecker)

• Beachtung der Datenflussrichtung:
Die Datenrichtung ist auf dem Streifen durch einen Pfeil gekennzeichnet. Der Controller muss immer am Dateneingang (DIN) angeschlossen werden. Ein Anschluss in falscher Richtung verhindert die Ansteuerung.
• Verpolungsschutz:
Unbedingt auf die richtige Polarität achten – +V, GND und DATA (bzw. CLK bei 2-Draht-Systemen).
Eine falsche Polung kann den LED-Streifen oder Controller irreparabel beschädigen.
Falls vorhanden, auf den Aufdruck auf dem Streifen oder am Anschluss achten.
• Spannungsversorgung entsprechend dem LED-Typ:
- 5V Streifen (z. B. WS2812B, SK6812) benötigen exakt 5 V
- 12V Streifen (z. B. WS2815) toleranter bei Längen, aber höhere Stromaufnahme
- 24V Streifen (z. B. TM1814, COB-Modelle) für längere Strecken mit weniger Spannungsverlust
Wichtig: Immer ein passendes Netzteil verwenden (Spannung + ausreichende Leistung in Watt/Ampere).
• Stromversorgung dimensionieren:
Stromverbrauch je nach LED-Anzahl, Spannung und Leuchtintensität berechnen.
Immer ca. 10 % Leistungsreserve für das Netzteil einplanen.
• Maximale Länge pro Einspeisung beachten:
Die Steuer- und Spannungsqualität nimmt mit zunehmender Länge ab.
Richtwerte bei einseitiger Einspeisung:
5V: max. 3-4m
12V: max. 5-8m
24V: bis zu 10m
Bei längeren Strecken:
→ doppelseitige Einspeisung oder zusätzliche Einspeisepunkte einplanen
• Signalverstärkung bei langen Strecken:
Ab ca. 5m oder bei mehreren LED-Streifen in Reihe kann ein Signal-Repeater oder Data-Booster notwendig sein, um saubere Datenübertragung zu gewährleisten.
• Signal- und Stromleitungen kurz halten:
Verwende möglichst kurze und ausreichend dimensionierte Kabel, um Spannungsverluste und Datenstörungen zu vermeiden.
• GND-Verbindung nicht vergessen:
Auch bei getrennten Netzteilen oder langen Datenleitungen muss der Masseanschluss (GND) immer durchgängig verbunden sein – sonst kommt es zu Datenfehlern.
• Ansteuerung über kompatible Controller:
Nur mit SPI- oder PWM-fähigen Controllern betreiben (z. B. WLED, Pixel-Controller, DMX-SPI-Decoder, Arduino, ESP32 etc.) – je nach verwendeter LED-IC.
• Test vor finaler Montage:
Streifen zuerst in voller Länge prüfen (Spannung, Daten, Farben, IC-Funktion) – erst danach befestigen. Bei Schutzarten IP65/IP67 vorher auf Dichtheit achten.
• Wärmeentwicklung berücksichtigen:
COB-Streifen und leistungsstarke Modelle können warm werden. Eine Montage auf wärmeleitfähigen Oberflächen (z. B. Aluminiumprofil) wird empfohlen.
