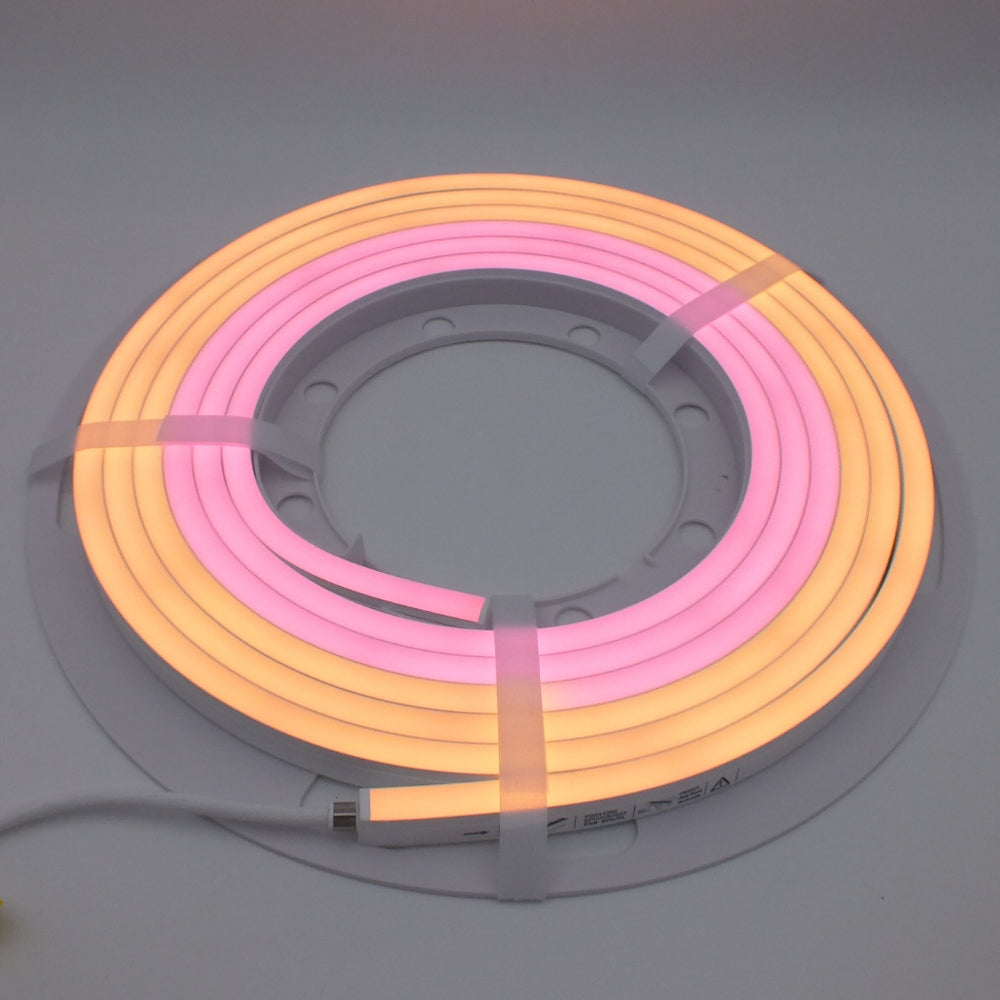

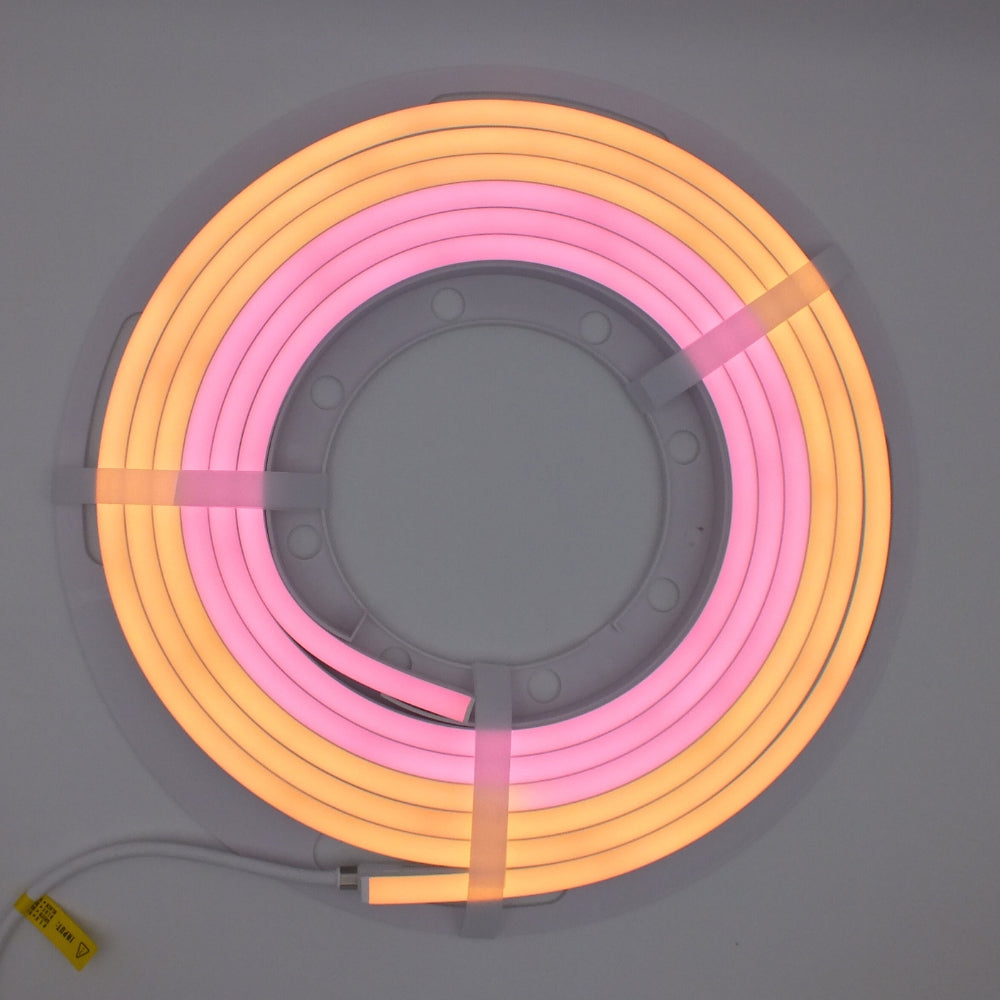

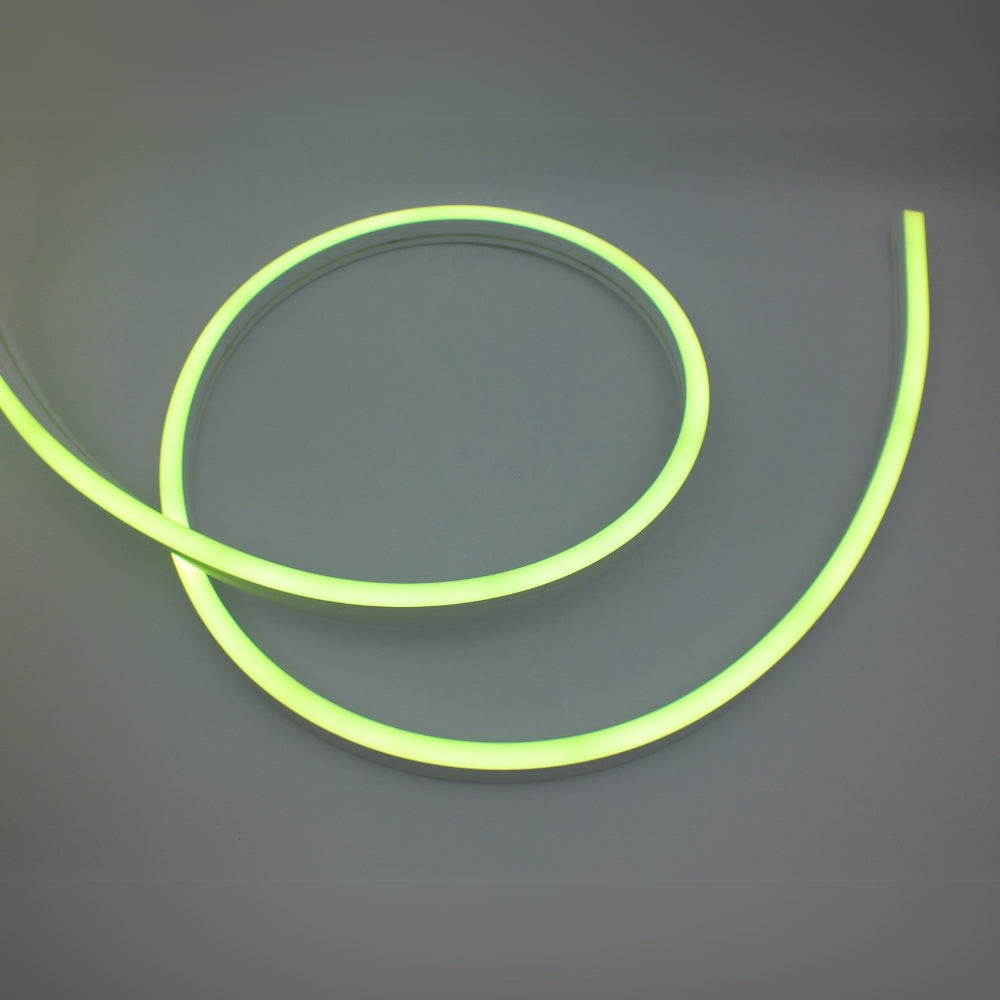

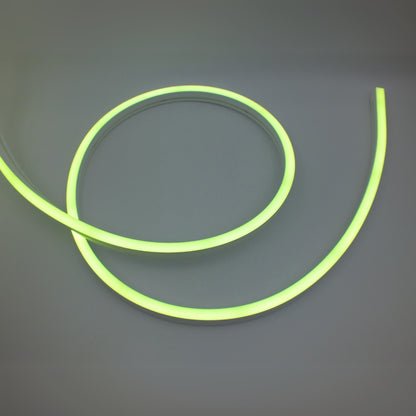

24V Digitaler SPI Neon LED-Streifen 12x20mm UCS2603

• Zuverlässige Datenübertragung mit Breakpoint-Funktion:
Dank UCS2603-IC mit „Breakpoint Resume“ bleibt das Signal erhalten, selbst wenn ein Pixel ausfällt – ideal für stabile Lichtinstallationen.

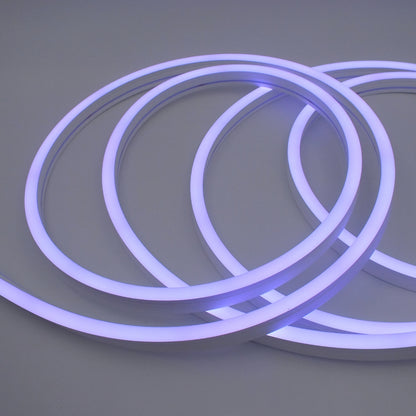

• Seitliche Lichtabstrahlung:

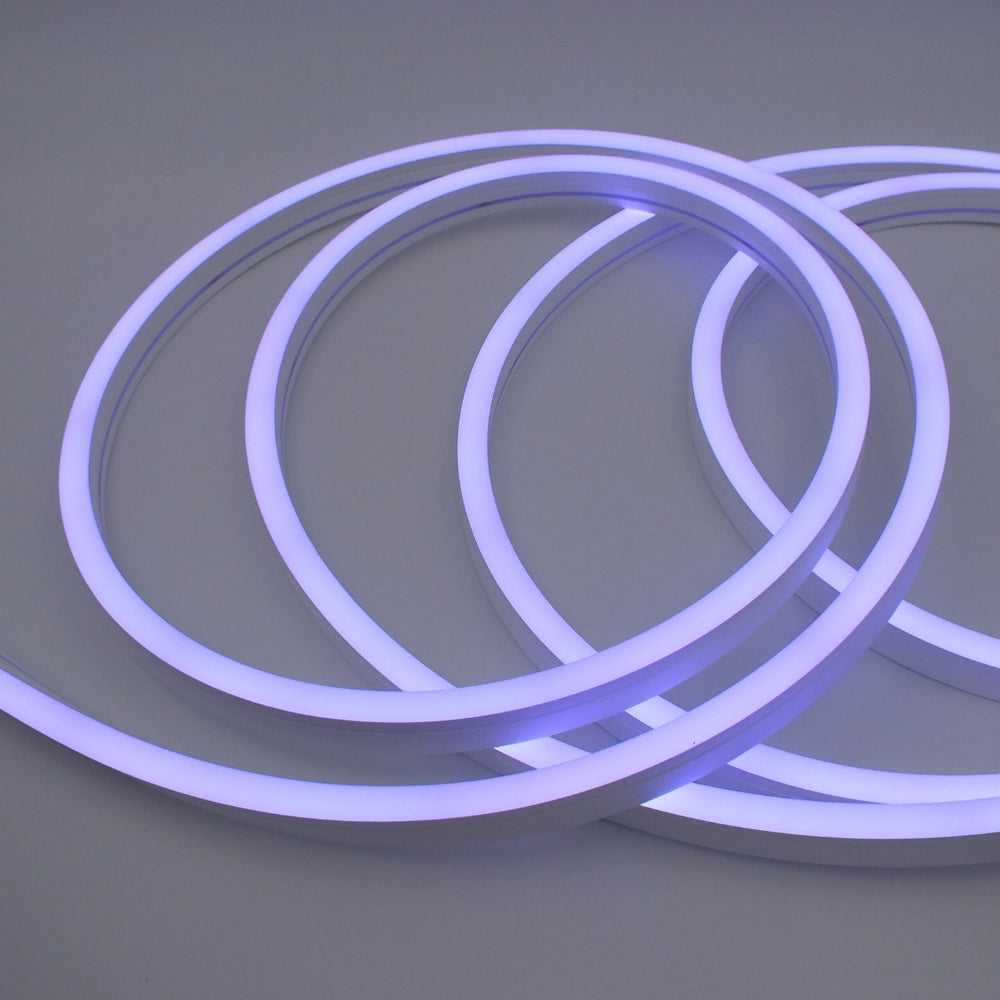

Die horizontale Biegerichtung und seitlich abstrahlende Lichtfläche ermöglichen kreative Linienführungen an Kanten, Rundungen oder Einfassungen.
• Homogenes Lichtbild ohne sichtbare Punkte:
Die frosted Silikonummantelung sorgt für eine gleichmäßige, diffuse Lichtverteilung – besonders geeignet für sichtbare Anwendungen.
• Individuell steuerbare Pixel:
8 adressierbare Segmente pro Meter bieten ausreichend Steuerfreiheit für dynamische Farbszenen und Animationen – bei gleichzeitig reduziertem Steueraufwand.
• Robustes Gehäuse mit IP67-Schutz:
Staubdicht und gegen starkes Strahlwasser geschützt – ideal für den Einsatz im Innen- und Außenbereich.
• Anschlusssicher & montagefreundlich:

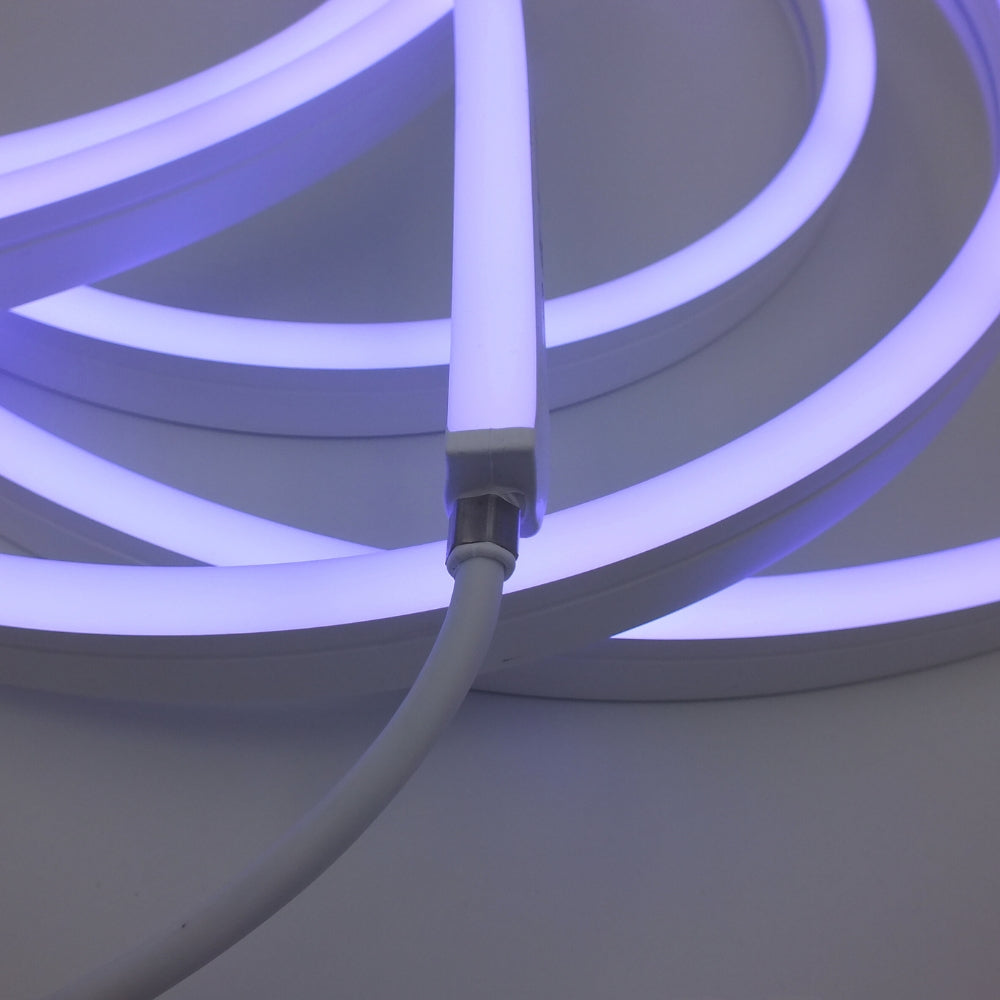

30 cm langes, weißes Silikonkabel mit Frontanschluss und integrierter Endkappe erleichtert die Integration in Systeme und Profile.
• Flexible Längenkonfiguration:
Alle 12,5 cm kürzbar – für eine passgenaue Umsetzung ohne Einschränkung der Lichtwirkung.
• Langlebiges Material:
Hergestellt aus hochwertigem Dow Corning SILASTIC™ Silikon für hohe Beständigkeit und Lebensdauer (≥ 30.000 Stunden).

• Dynamische RGB-Lichtlinien für Architektur, Fassaden oder Vouten
• Kreative LED-Designs in Shops, Bars oder Eventlocations
• Sichtbare Lichtakzente an Möbelkanten, Stufen oder Treppengeländern
• Szenische und atmosphärische Beleuchtung im Innen- und geschützten Außenbereich
• Digitale Leuchtinstallationen mit punktfreiem Lichtbild und präziser Steuerung

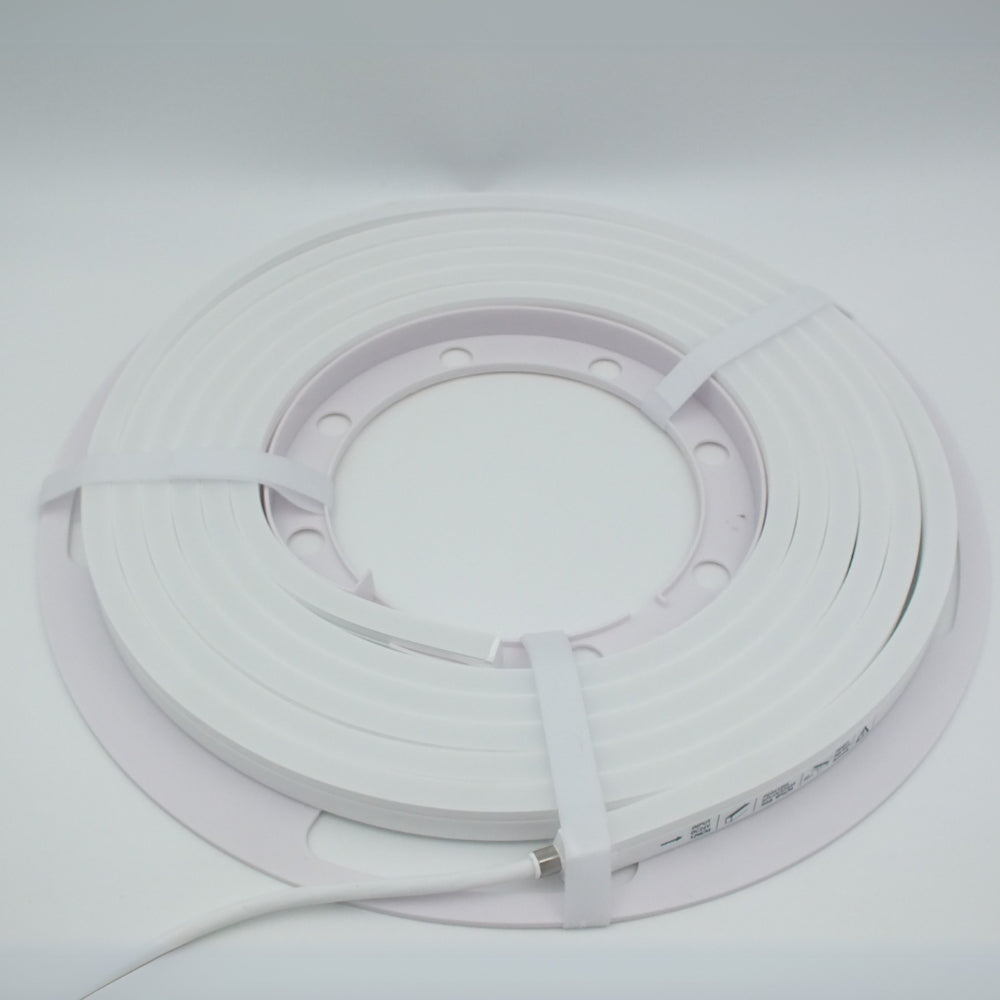

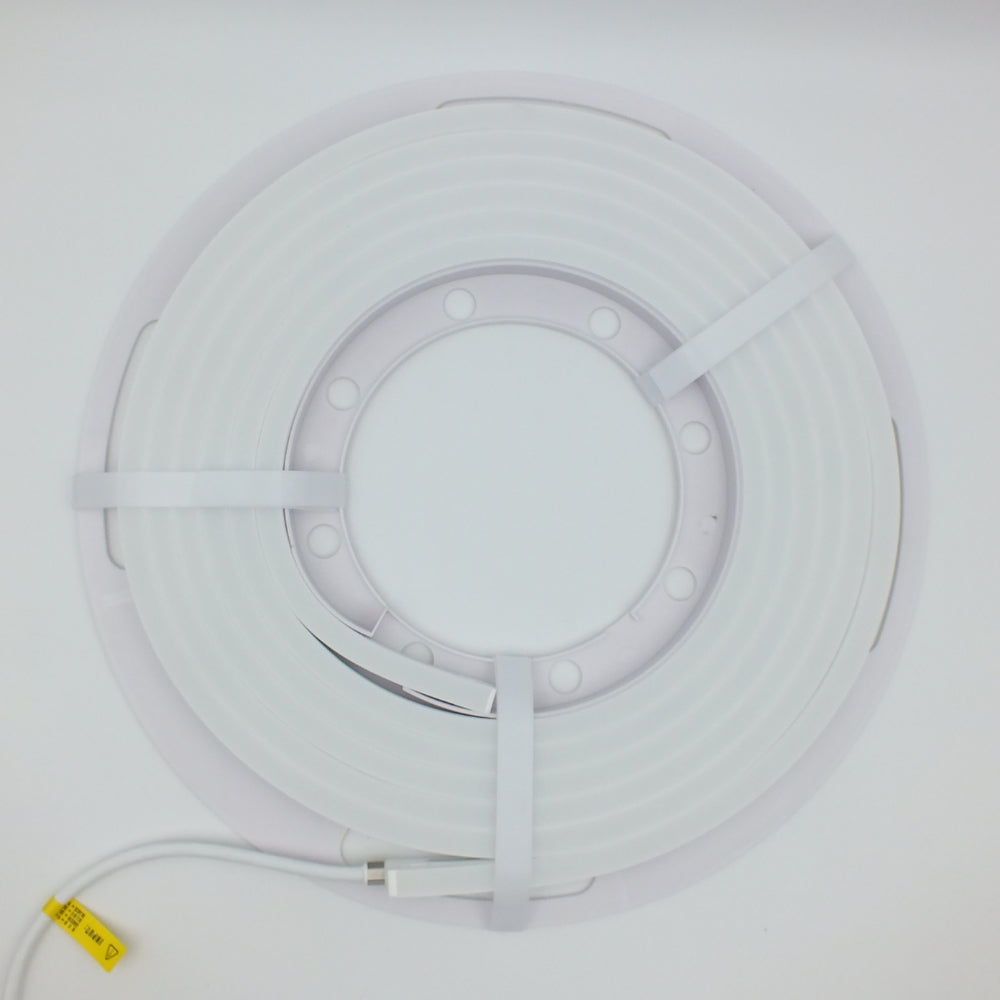

• 1x Digitaler SPI Neon LED-Streifen mit UCS2603 (5m Rolle) mit 30cm Anschlusskabel

• Beachtung der Datenflussrichtung:
Die Datenrichtung ist auf dem Streifen durch einen Pfeil gekennzeichnet. Der Controller muss immer am Dateneingang (DIN) angeschlossen werden. Ein Anschluss in falscher Richtung verhindert die Ansteuerung.
• Verpolungsschutz:
Unbedingt auf die richtige Polarität achten – +V, GND und DATA (bzw. CLK bei 2-Draht-Systemen).
Eine falsche Polung kann den LED-Streifen oder Controller irreparabel beschädigen.
Falls vorhanden, auf den Aufdruck auf dem Streifen oder am Anschluss achten.
• Spannungsversorgung entsprechend dem LED-Typ:
- 5V Streifen (z. B. WS2812B, SK6812) benötigen exakt 5 V
- 12V Streifen (z. B. WS2815) toleranter bei Längen, aber höhere Stromaufnahme
- 24V Streifen (z. B. TM1814, COB-Modelle) für längere Strecken mit weniger Spannungsverlust
Wichtig: Immer ein passendes Netzteil verwenden (Spannung + ausreichende Leistung in Watt/Ampere).
• Stromversorgung dimensionieren:
Stromverbrauch je nach LED-Anzahl, Spannung und Leuchtintensität berechnen.
Immer ca. 10 % Leistungsreserve für das Netzteil einplanen.
• Maximale Länge pro Einspeisung beachten:
Die Steuer- und Spannungsqualität nimmt mit zunehmender Länge ab.
Richtwerte bei einseitiger Einspeisung:
5V: max. 3-4m
12V: max. 5-8m
24V: bis zu 10m
Bei längeren Strecken:
→ doppelseitige Einspeisung oder zusätzliche Einspeisepunkte einplanen
• Signalverstärkung bei langen Strecken:
Ab ca. 5m oder bei mehreren LED-Streifen in Reihe kann ein Signal-Repeater oder Data-Booster notwendig sein, um saubere Datenübertragung zu gewährleisten.
• Signal- und Stromleitungen kurz halten:
Verwende möglichst kurze und ausreichend dimensionierte Kabel, um Spannungsverluste und Datenstörungen zu vermeiden.
• GND-Verbindung nicht vergessen:
Auch bei getrennten Netzteilen oder langen Datenleitungen muss der Masseanschluss (GND) immer durchgängig verbunden sein – sonst kommt es zu Datenfehlern.
• Ansteuerung über kompatible Controller:
Nur mit SPI- oder PWM-fähigen Controllern betreiben (z. B. WLED, Pixel-Controller, DMX-SPI-Decoder, Arduino, ESP32 etc.) – je nach verwendeter LED-IC.
• Test vor finaler Montage:
Streifen zuerst in voller Länge prüfen (Spannung, Daten, Farben, IC-Funktion) – erst danach befestigen. Bei Schutzarten IP65/IP67 vorher auf Dichtheit achten.
• Wärmeentwicklung berücksichtigen:
COB-Streifen und leistungsstarke Modelle können warm werden. Eine Montage auf wärmeleitfähigen Oberflächen (z. B. Aluminiumprofil) wird empfohlen.
