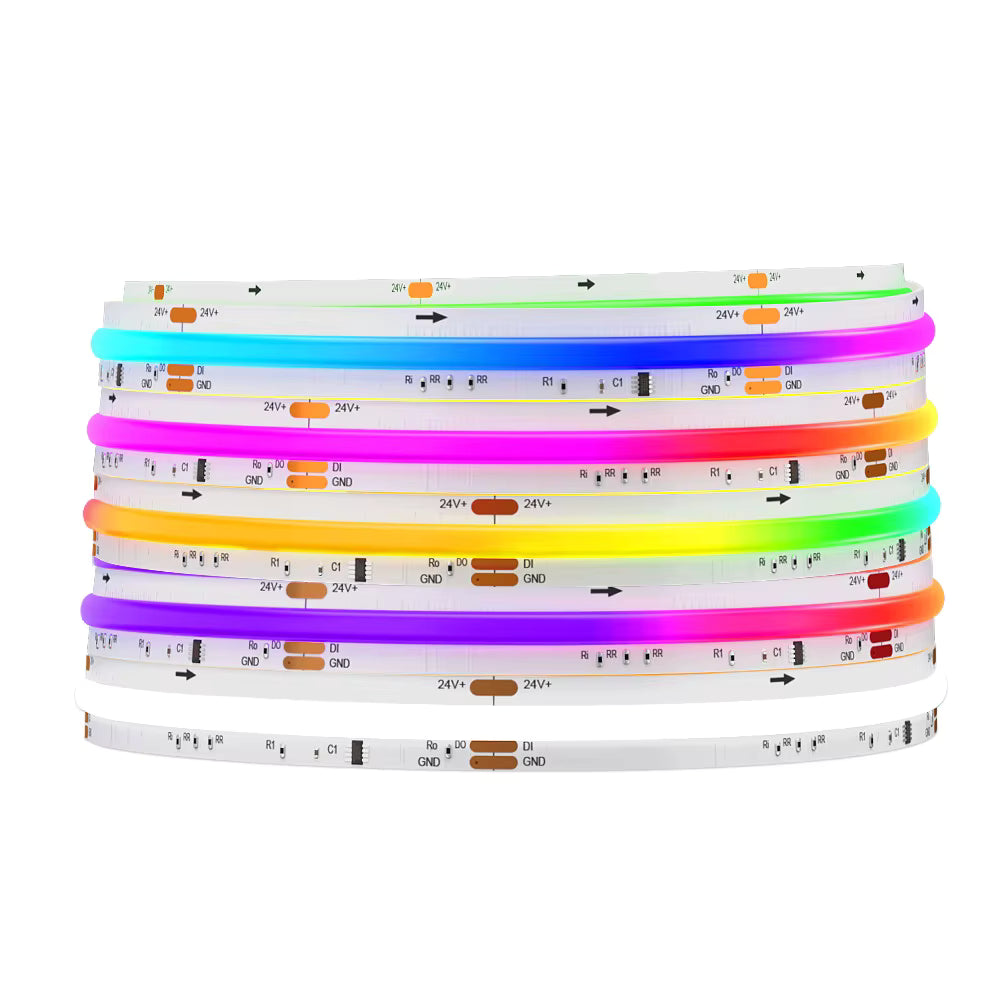

24V WS2814 COB LED-Streifen adressierbar RGBW 21W/m 784 LEDs/m 5m – punktfreies Lichtbild

• Punktfreies Lichtband:
784 LEDs/m in COB-Technologie ergeben eine durchgehende Lichtlinie ohne sichtbare Einzelpunkte, auch bei geringem Abstand zur beleuchteten Fläche.
• Echtes Weiß statt Mischweiß:
Der separate Weißkanal liefert sauberes Warm- oder Kaltweiß ohne den Farbstich, den aus RGB gemischtes Weiß erzeugt.
• Hohe Farbwiedergabe:
CRI > 90 sorgt für natürliche Farben auf Wänden, Holz und Textilien.
• Adressierbar in Segmenten:
14 Pixel pro Meter ermöglichen Verläufe, Lauflichter und Effekte, die mit analogen Streifen nicht umsetzbar sind.
• Externer IC:
Der Treiber-IC sitzt nicht im LED-Gehäuse. Er ist dadurch größer, thermisch entlasteter und langlebiger als integrierte Lösungen. Fällt eine einzelne LED aus, arbeitet der Streifen weiter.
• 24V-System:
Geringerer Strom bei gleicher Leistung, dadurch längere Strecken pro Einspeisung und weniger Spannungsabfall als bei 12V.
• Zwei Schutzarten:
IP20 für trockene Innenbereiche, IP65 für Küche, Bad und geschützte Bereiche.
• Offene Steuerung:
Kompatibel mit WLED und gängigen SPI-Controllern, dadurch keine Bindung an eine proprietäre App.

• Indirekte Wohnraumbeleuchtung in Decken-, Wand- und Schattenfugen
• Architekturbeleuchtung mit Anspruch an ein durchgehendes, punktfreies Lichtband
• Treppen- und Handlaufbeleuchtung mit Lauflicht oder Bewegungssteuerung
• Möbel- und Ladenbau, Regal- und Vitrinenbeleuchtung, Theken und Empfangsbereiche
• Küchen und Bäder in der IP65-Ausführung für spritzwassergeschützte Bereiche
• Smart-Home-Installationen über WLED, Home Assistant, oder Art-Net
• Effekt- und Szenenbeleuchtung, bei der Weißlicht und Farbe unabhängig voneinander benötigt werden

• 1 × LED-Streifen (Länge gemäß gewählter Variante)
• 1 × Anschlussstück (JST-Stecker)

• Aluminiumprofil verwenden:
Bei 21 W/m ist ein Profil zur Wärmeableitung erforderlich. Ohne Profil steigt die Betriebstemperatur deutlich, was Lebensdauer und Lichtstrom reduziert.
• Schnittmarken beachten:
Kürzen ausschließlich an den markierten Stellen alle 71,42 mm. Das entspricht 14 einzeln ansteuerbaren Pixeln pro Meter.
• Datenflussrichtung beachten:
Die Pfeile auf dem PCB geben die Signalrichtung vor. Der Controller wird immer am Dateneingang (DIN) angeschlossen. Ein Anschluss in falscher Richtung verhindert die Ansteuerung.
• Anschluss und Polarität:
Drei Adern (24V, GND, DATA), Querschnitt mindestens 0,5 mm². Data und GND möglichst verdrillt führen, um Signalstörungen zu vermeiden. Eine falsche Polung kann Streifen oder Controller irreparabel beschädigen.
• Netzteil dimensionieren:
5 m benötigen rund 105 W, also etwa 4,4 A bei 24V. Empfohlen wird ein Netzteil ab 150 W, um ausreichend Reserve zu haben.
• Maximale Länge pro Einspeisung:
Ab etwa 5 m durchgehender Länge beidseitig einspeisen oder zusätzliche Einspeisepunkte setzen. Das verhindert Spannungsabfall und Helligkeitsunterschiede zum Ende der Strecke hin.
• GND-Verbindung nicht vergessen:
Auch bei getrennten Netzteilen muss die Masse zwischen Controller und Streifen durchgängig verbunden sein, sonst kommt es zu Datenfehlern.
• Kompatible Controller:
Es wird ein SPI-Controller benötigt, der das WS2814-Protokoll unterstützt, zum Beispiel WLED-Controller oder SPI-Decoder. Reine WS2812B-Controller sind nicht kompatibel.
• Nicht aufgerollt betreiben:
Der Streifen darf im Betrieb nicht auf der Rolle bleiben, da sich die Wärme sonst staut.
• IP65-Version abdichten:
Offene Enden nach dem Kürzen mit Endkappe und Silikonkleber verschließen.
• Untergrund vorbereiten:
Vor dem Verkleben sauber, trocken und fettfrei reinigen. Der Streifen darf nicht geknickt oder um Kanten gebogen werden.
• Test vor der Montage:
Streifen in voller Länge auf Spannung, Daten und Farben prüfen und erst danach befestigen.
