WS2815 12V LED-Stripe mit redundanter Datenleitung

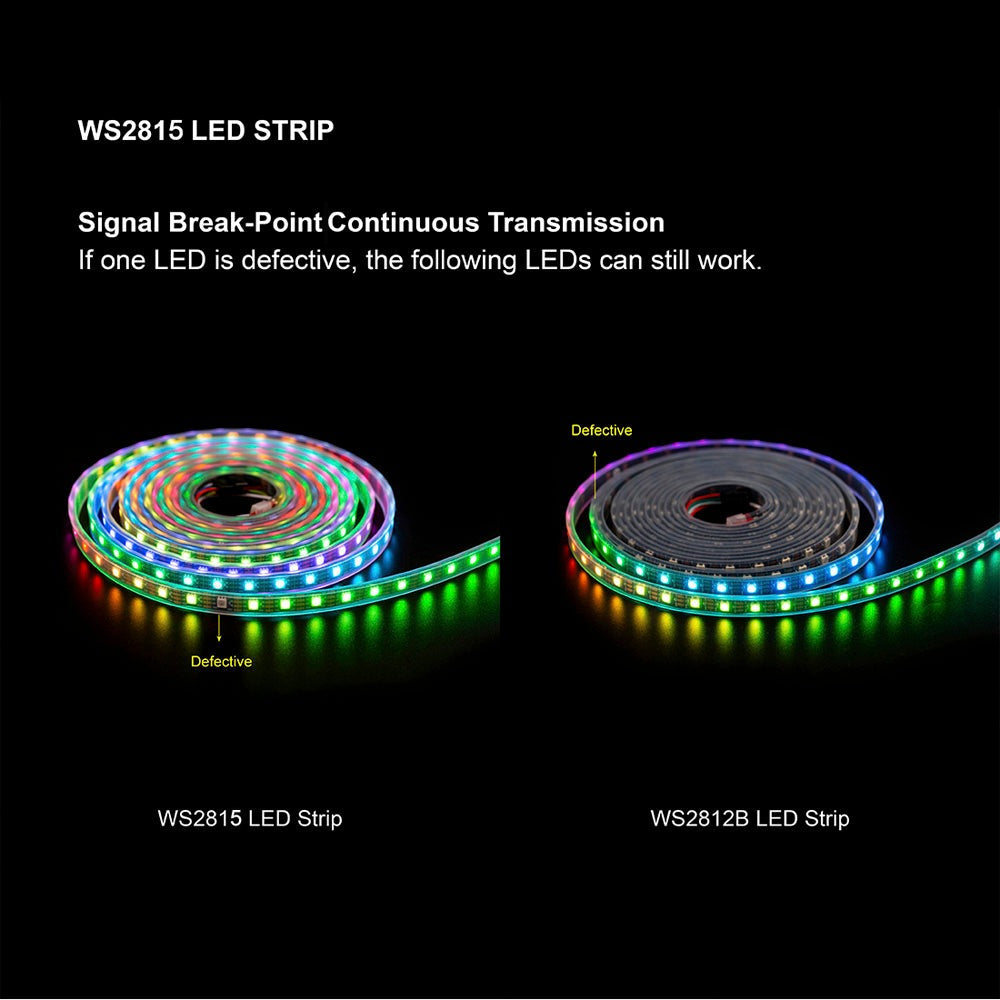

• Backup-Datenleitung:
Bei einem Ausfall einer LED bleibt die Datenübertragung intakt – der Streifen funktioniert zuverlässig weiter, ohne dass ganze Segmente ausfallen.
• Einzeln adressierbare LEDs:
Jede LED kann separat gesteuert werden – ideal für komplexe Animationen, Effekte und Farbverläufe.

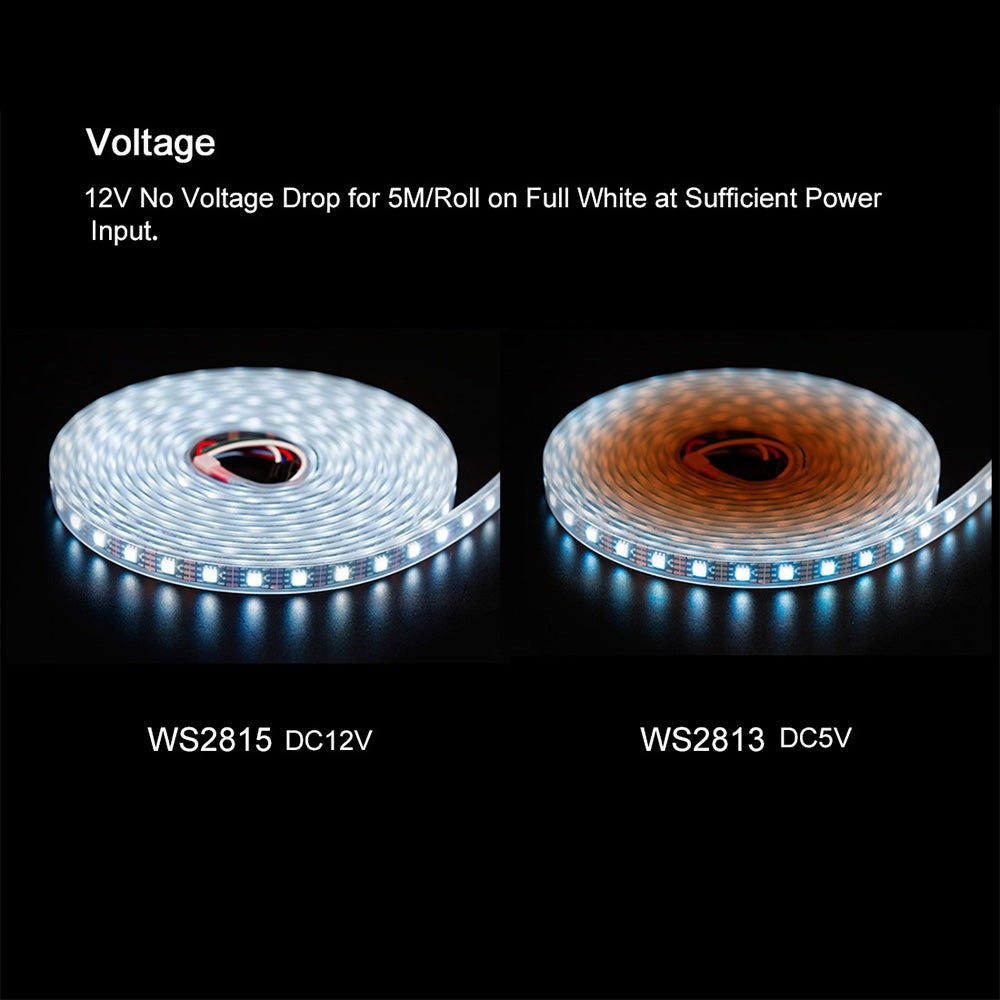

• Betrieb mit 12V:
Im Vergleich zu 5V-Streifen ermöglicht 12V eine stabilere Spannung über längere Strecken und reduziert den Spannungsabfall.
• Feine Schnittmarken:
Sehr kurze Schnittabstände (bis 7 mm bei 144 LEDs/m) erlauben eine präzise Anpassung an das Projekt.
• RGB-Farbsteuerung:
Klare, kräftige Farben mit definierten Wellenlängen: Rot (650 nm), Grün (520 nm), Blau (460 nm) – für saubere Farbmischung und kräftige Leuchteffekte.

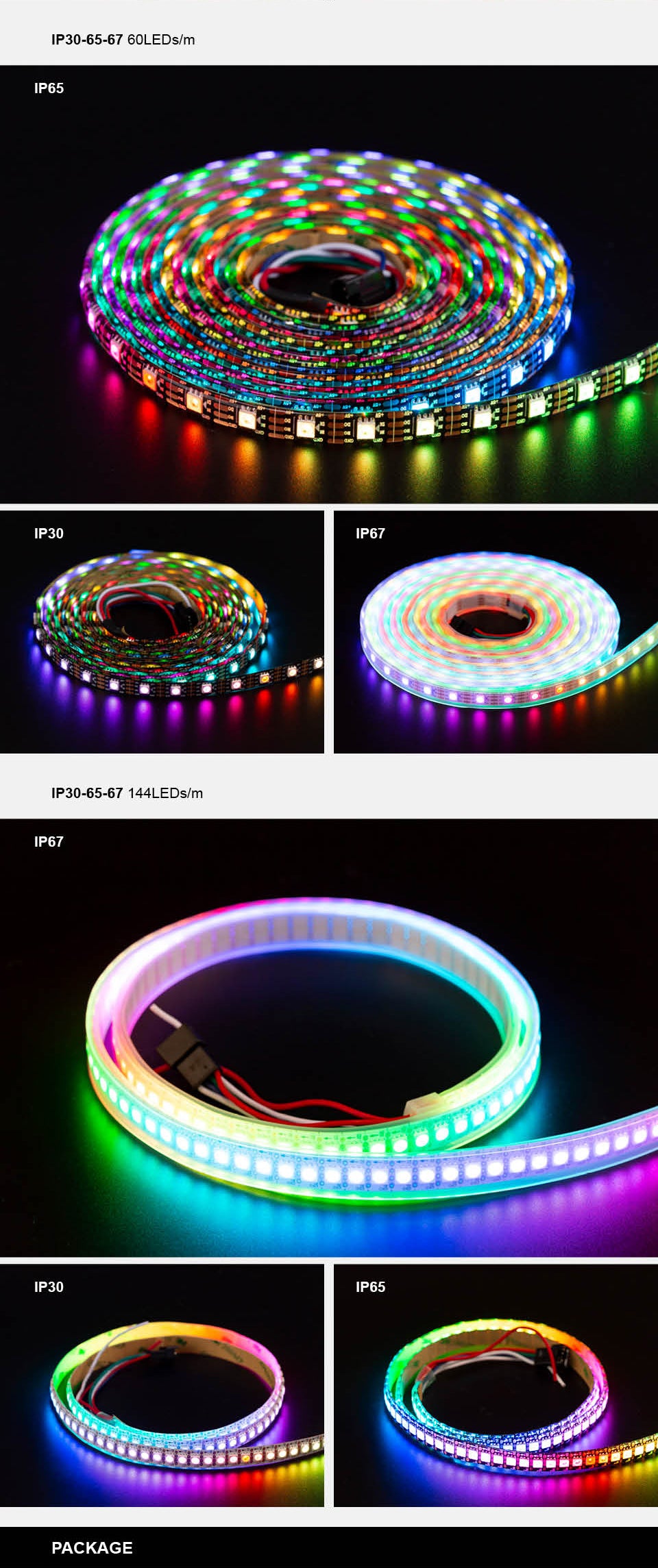

• Flexible Schutzoptionen:
IP30 für Innenräume, IP65 mit Silikonbeschichtung oder IP67 mit Silikonschlauch für Anwendungen mit Feuchtigkeit oder Staub.

• Zuverlässige RGB-Lichtinstallationen mit hoher Ausfallsicherheit
• Animierte Lichtverläufe und Pixel-Effekte für Events, Möbel oder Messestände
• Projekte mit vielen LEDs pro Meter, bei denen kürzbare Segmente gefragt sind
• Außen- und Feuchtraumanwendungen bei Nutzung der IP65/IP67-Variante
• Individuelle Lichtlösungen mit Mikrocontrollern oder SPI-Systemen

• 1 × LED-Streifen
• 1 × Anschlusstück (JST-Stecker)

• Beachtung der Datenflussrichtung:
Die Datenrichtung ist auf dem Streifen durch einen Pfeil gekennzeichnet. Der Controller muss immer am Dateneingang (DIN) angeschlossen werden. Ein Anschluss in falscher Richtung verhindert die Ansteuerung.
• Verpolungsschutz:
Unbedingt auf die richtige Polarität achten – +V, GND und DATA (bzw. CLK bei 2-Draht-Systemen).
Eine falsche Polung kann den LED-Streifen oder Controller irreparabel beschädigen.
Falls vorhanden, auf den Aufdruck auf dem Streifen oder am Anschluss achten.
• Spannungsversorgung entsprechend dem LED-Typ:
- 5V Streifen (z. B. WS2812B, SK6812) benötigen exakt 5 V
- 12V Streifen (z. B. WS2815) toleranter bei Längen, aber höhere Stromaufnahme
- 24V Streifen (z. B. TM1814, COB-Modelle) für längere Strecken mit weniger Spannungsverlust
Wichtig: Immer ein passendes Netzteil verwenden (Spannung + ausreichende Leistung in Watt/Ampere).
• Stromversorgung dimensionieren:
Stromverbrauch je nach LED-Anzahl, Spannung und Leuchtintensität berechnen.
Immer ca. 10 % Leistungsreserve für das Netzteil einplanen.
• Maximale Länge pro Einspeisung beachten:
Die Steuer- und Spannungsqualität nimmt mit zunehmender Länge ab.
Richtwerte bei einseitiger Einspeisung:
5V: max. 3-4m
12V: max. 5-8m
24V: bis zu 10m

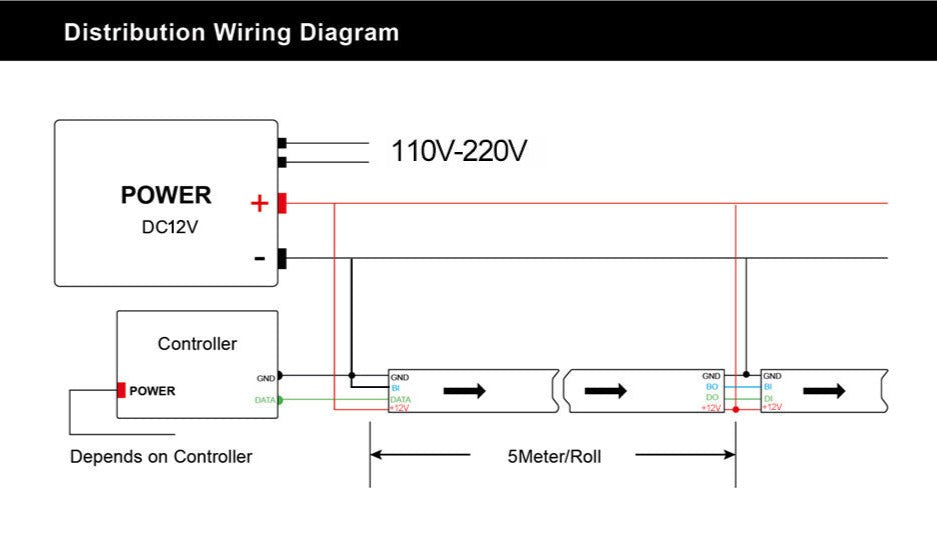

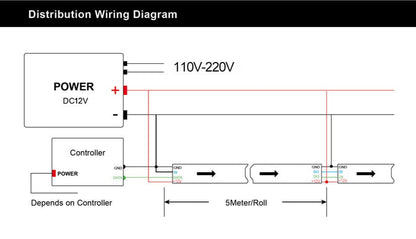

Bei längeren Strecken:
→ doppelseitige Einspeisung oder zusätzliche Einspeisepunkte einplanen
• Signalverstärkung bei langen Strecken:
Ab ca. 5m oder bei mehreren LED-Streifen in Reihe kann ein Signal-Repeater oder Data-Booster notwendig sein, um saubere Datenübertragung zu gewährleisten.
• Signal- und Stromleitungen kurz halten:
Verwende möglichst kurze und ausreichend dimensionierte Kabel, um Spannungsverluste und Datenstörungen zu vermeiden.
• GND-Verbindung nicht vergessen:
Auch bei getrennten Netzteilen oder langen Datenleitungen muss der Masseanschluss (GND) immer durchgängig verbunden sein – sonst kommt es zu Datenfehlern.
• Ansteuerung über kompatible Controller:
Nur mit SPI- oder PWM-fähigen Controllern betreiben (z. B. WLED, Pixel-Controller, DMX-SPI-Decoder, Arduino, ESP32 etc.) – je nach verwendeter LED-IC.
• Test vor finaler Montage:
Streifen zuerst in voller Länge prüfen (Spannung, Daten, Farben, IC-Funktion) – erst danach befestigen. Bei Schutzarten IP65/IP67 vorher auf Dichtheit achten.
• Wärmeentwicklung berücksichtigen:
COB-Streifen und leistungsstarke Modelle können warm werden. Eine Montage auf wärmeleitfähigen Oberflächen (z. B. Aluminiumprofil) wird empfohlen.
