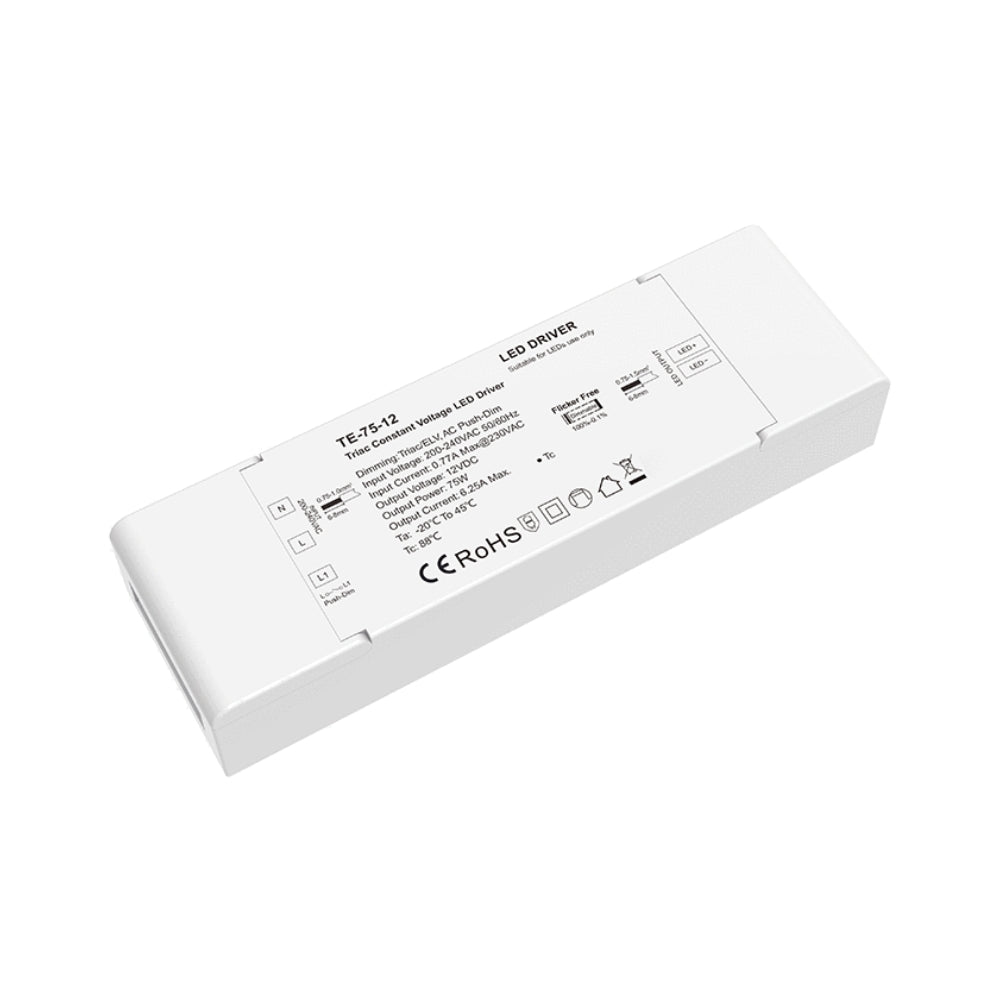

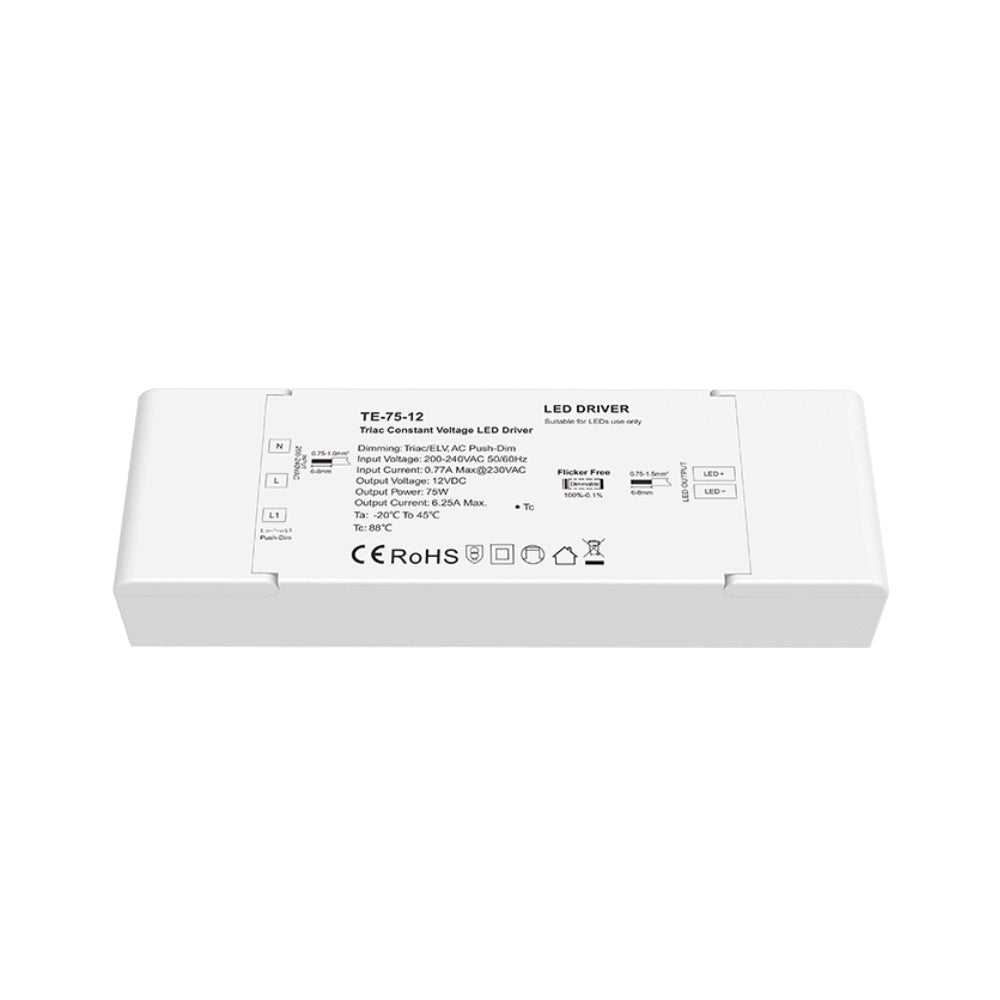

Triac dimmbarer Konstantspannungs-LED-Trafo 75W (12V/24V DC)

TE-75-12
€29,90
€29,90
inkl. MwSt. Versand wird beim Checkout berechnet

Technische Daten

Eingangsspannung
  • 200-240 V AC

Ausgangsspannung
  • 12 V DC
  • 24 V DC

Leistung
  • 75W

Ausgangsstrom
  • 12V: 6,25A
  • 24V: 3,125A

Wirkungsgrad (Effizienz)
  • 12V: 85%
  • 24V: 87%

Schutzfunktionen

Überhitzung-, Überlast- und Kurzschlussschutz

Luftfeuchtigkeit
  • 20-90% relative Luftfeuchte, nicht kondensierend

Dimmbar

Ja

Arbeitstemperatur
  • -20℃ ~ 45℃

Anschluss
  • Klemmverbinder

Schutzart
  • IP20

Material

Kunststoff

Montage
  • Schraubmontage

Garantie

5 Jahre

Abmessungen

Länge
  • 179mm

Breite
  • 56mm

Höhe
  • 30mm

Vorteile

• Zwei Dimmverfahren in einem Gerät: Triac/ELV-Dimmer und AC Push-Dim über Standardtaster
• Digitale PWM-Dimmung (4000 Hz) von 0–100 % ohne Veränderung des Farbwiedergabeindex (CRI)
• Bis zu 75W Ausgangsleistung bei hohem Wirkungsgrad von bis zu 87 %
• Umfassender Schutz gegen Überhitzung, Überlast und Kurzschluss mit automatischer Wiederherstellung
• Geringe Standby-Leistung von rund 1W spart Energie im Bereitschaftsbetrieb
• Vollisoliertes Kunststoff-Schutzgehäuse (SELV-äquivalenter Ausgang), Schutzart IP20
• CE-zertifiziert und geprüft nach IEC/EN61347-1 und IEC/EN61347-2-13
• Langlebig und wartungsarm: 5 Jahre Garantie bzw. bis zu 50.000 Stunden Lebensdauer

Anwendungsbereich

• Versorgung einfarbiger LED-Streifen und LED-Bänder, z. B. in Dekorations- und Werbebeleuchtung
• Büro-, Gewerbe- und Wohnraumbeleuchtung
• Hotels, Einzelhandel sowie Display- und Schaufensterbeleuchtung
• Nachrüstung bestehender Leuchten (Retrofit) und Planung neuer Leuchtenkonzepte
• Ausschließlich für den trockenen Innenbereich (Schutzart IP20)

Lieferumfang

• 1 × dimmbarer Konstantspannungs-LED-Trafo 75W in der gewählten Ausführung (12V DC oder 24V DC)
• Vollisoliertes Kunststoff-Schutzgehäuse mit integrierter Montagelasche (Installationsschiene)
• Bedienungs- und Installationsanleitung (User Manual)

Installationshinweise

• Eingangsspannung 200–240 V AC, 50/60 Hz; Ausgang je nach Ausführung 12V DC bzw. 24V DC (Polarität +/– am LED-Streifen beachten)
• Kompatibel mit Phasenan- und Phasenabschnitt-Triac-Dimmern; für eine Dimmung bis 1 % muss der eingesetzte Dimmer eine 1 %-Mindestdimmung unterstützen
• Alternativ Steuerung per AC Push-Dim über handelsüblichen Taster (Schließer/Momentschalter): kurzer Druck = Ein/Aus, langer Druck (1–6 s) = stufenloses Dimmen, jeder weitere lange Druck kehrt die Richtung um
• Dimmwert-Speicher: Das Licht kehrt nach dem Aus- und Wiedereinschalten zur zuletzt eingestellten Helligkeit zurück – auch nach einem Stromausfall
• Synchronisation mehrerer Treiber an einem Taster möglich (langer Druck > 10 s); empfohlen max. 25 Treiber pro Taster, Leitungslänge Taster–Treiber max. 20 m – ohne zusätzliche Synchronisationsleitung
• Montage und Anschluss nur durch qualifiziertes Fachpersonal; Betriebstemperatur -20 °C bis +45 °C, trocken und ausreichend belüftet installieren
• Integrierte Schutzfunktionen (Überlast, Kurzschluss, Übertemperatur) schalten bei Störung ab und erholen sich automatisch

Datenblatt aufrufen
Triac dimmbarer Konstantspannungs-LED-Trafo 75W (12V/24V DC)

€29,90

Was ist ein LED-Netzteil?

Ein LED-Netzteil (auch LED-Trafo oder LED-Spannungsversorgung genannt) wandelt die normale Netzspannung von 230V in die für LED-Streifen benötigte Gleichspannung (meist 12V oder 24V) um. Es ist ein unverzichtbarer Bestandteil jeder LED-Installation und muss passend zur LED-Leistung und Spannung gewählt werden.

Welche Spannungen sind bei LED-Netzteilen üblich?

Gängige Ausgangsspannungen sind:

5V: typisch für adressierbare LED-Streifen wie WS2812 oder SK6812

12V: häufig für kürzere Strecken und Standard-LED-Streifen

24V: ideal für längere LED-Streifen oder Anwendungen mit geringerem Spannungsverlust

48V: entwickelt für besonders lange Strecken

Wie berechne ich die richtige Leistung für mein Netzteil?

Die benötigte Leistung ergibt sich aus der Gesamtleistung aller angeschlossenen LED-Streifen in Watt. Dazu solltest du eine Sicherheitsreserve von ca. 10% einplanen.

Beispiel:
Ein LED-Streifen mit 10 W/m, Länge 5m → 50W + 10% Reserve = mindestens 55W Netzteilleistung.

Welche Arten von LED-Netzteilen gibt es?

  • Offene Netzteile (Industrieform): für den Einbau in Gehäusen, mit Lüftungsschlitzen
  • Netzteile mit Gehäuse: geschützt, meist IP20 oder höher.
    Varianten mit IP65 oder IP67 bieten sogar die Möglichkeit des Einbaus in Feucht- und Außenbereichen
  • Steckernetzteile: ideal für kleinere LED-Projekte, Plug-and-Play
  • Hutschienen-Netzteile: für Verteilungen in Schaltschränken

Was bedeutet die IP-Schutzart bei Netzteilen?

Die IP-Schutzart gibt an, wie gut ein Netzteil gegen Staub und Feuchtigkeit geschützt ist:

  • IP20: nur für trockenen Innenbereich
  • IP65 / IP67: für Feuchträume, Außenbereich oder staubige Umgebungen

Können mehrere LED-Streifen an ein Netzteil angeschlossen werden?

Ja, solange die Gesamtleistung aller Streifen das Netzteil nicht überlastet und sie spannungsgleich sind

Achte auf:

  • ausreichenden Kabelquerschnitt
  • sichere Verbindung
  • zusätzliche Einspeisepunkte bei längeren Strecken

Was passiert, wenn das Netzteil zu schwach ist?

Ein zu schwaches Netzteil kann zu Flackern, Farbverfälschungen oder sogar Schäden führen. Die LEDs werden nicht mehr ausreichend mit Strom versorgt – ein zuverlässiger Betrieb ist nicht gewährleistet.

Kann ich ein zu starkes Netzteil verwenden?

Ja, das ist problemlos möglich. LED-Streifen ziehen nur so viel Strom, wie sie benötigen.

  • Vorteil: mehr Reserve, längere Lebensdauer des Netzteils
  • Nachteil: zu große Überdimensionierung senkt den Wirkungsgrad und erhöht den Standby-Verbrauch unnötig

Wie wird ein LED-Netzteil angeschlossen?

  • Primärseite (230V AC): L (Phase), N (Neutralleiter), PE (Schutzleiter, falls vorhanden)
  • Sekundärseite (z. B. 12V DC): V+ und V–

⚠️ Wichtiger Hinweis: Der Anschluss an die 230V Netzspannung darf ausschließlich von einer Elektrofachkraft durchgeführt werden. Unsachgemäßer Anschluss kann zu Stromschlägen, Kurzschlüssen oder Bränden führen.

Darf ich ein Netzteil selbst anschließen?

  • 230V-Anschluss: darf nur durch eine Elektrofachkraft erfolgen.
  • 12/24V-Seite (Kleinspannung): kann grundsätzlich auch von Laien angeschlossen werden.
    ⚠️ Wichtiger Hinweis: Viele Netzteile besitzen gemeinsame Klemmenleisten, auf denen sowohl der 230 V-Eingang als auch die 12/24V-Ausgänge nebeneinander liegen. Aus diesem Grund sollte die Verdrahtung solcher Netzteile immer durch eine Elektrofachkraft erfolgen.

Was ist der Unterschied zwischen 12V- und 24V-Netzteilen?

  • 12V: Standard für viele LED-Streifen, geeignet für kürzere Strecken
  • 24V: geringere Spannungsverluste, daher besser für längere Strecken
