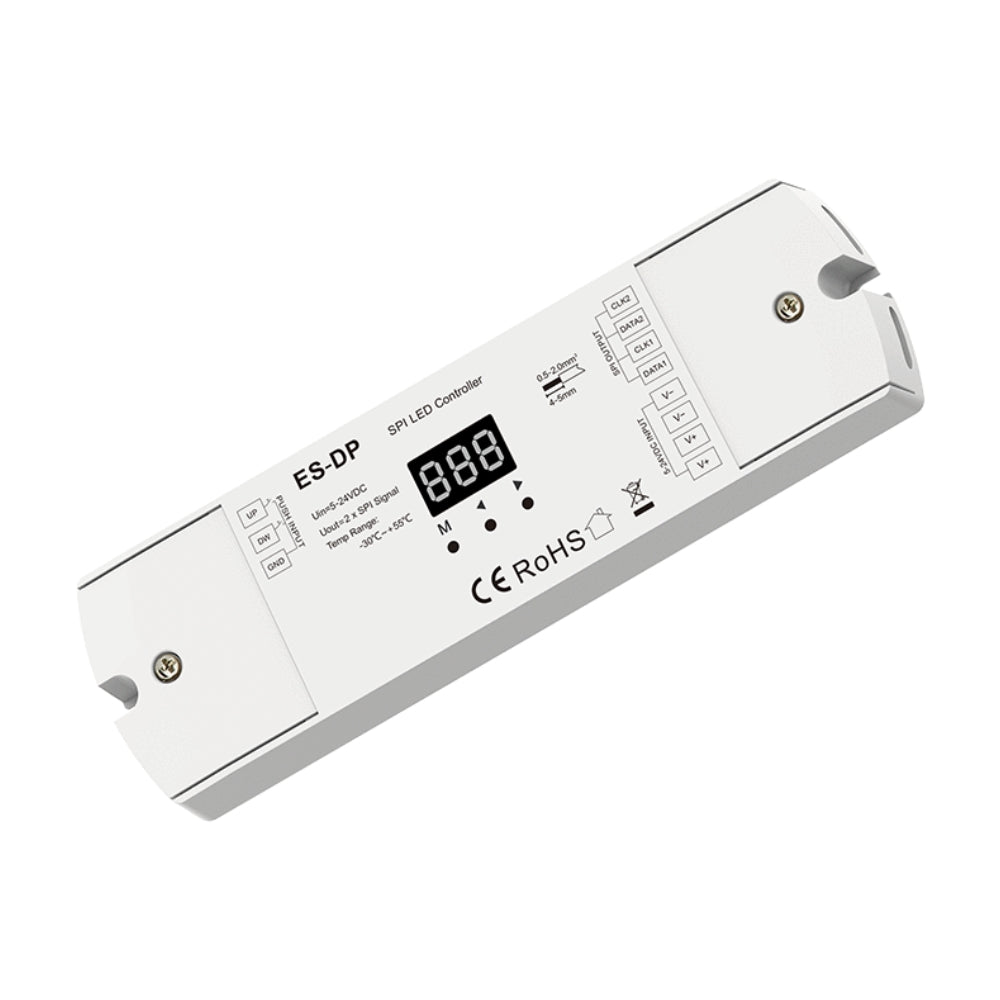

SPI LED-Controller mit 2 Tastereingängen für RGB/Weiß-Lauflichteffekte

✔ Ideal für segmentierte Lauflichteffekte mit RGB- oder Weißlicht
✔ Manuelle Steuerung über 2 Taster (z. B. oben/unten bei Treppen)
✔ Unterstützt 28+ SPI-IC-Typen wie WS2812, SK9822, TM1809 u. v. m.
✔ 960 Pixel Gesamtlast – wahlweise im Flow- oder Step-Modus
✔ Einfache Einstellung über integriertes Display (ohne App/Software)
✔ Mehrere Controller synchron schaltbar (z. B. pro Etage oder Segment)
✔ Helligkeit, Farbe, Geschwindigkeit und Lichtverhalten konfigurierbar
✔ Für adressierbare SPI-LED-Streifen geeignet
✔ Steuerung über zwei selbstzurückstellende Taster
✔ Ideal für richtungsabhängige Lauflichteffekte
✔ Unterstützt RGB- und einfarbige digitale LED-Streifen
✔ Flow-Modus für durchlaufende Lichtanimationen
✔ Step-Modus für segmentierte Lichtabläufe
✔ Bis zu 960 Pixel steuerbar
✔ 28 kompatible SPI-IC-Typen
✔ IC-Typ und RGB-Reihenfolge direkt am Controller einstellbar
✔ Helligkeit und Geschwindigkeit einstellbar
✔ Sequenzielles oder synchrones Ein-/Ausschalten wählbar
✔ Ein-/Ausschaltverzögerung einstellbar
✔ Konfiguration über Digitaldisplay ohne App oder PC
✔ Mehrere Controller über einen gemeinsamen Taster steuerbar
✔ IP20 für trockene Innenräume

Der SPI LED-Controller mit Dual-Tastersteuerung ist ideal für funktionale, richtungsabhängige Lichtanwendungen ohne App oder Funk:
• Treppen- und Stufenbeleuchtung (oben / unten)
• Lauflichteffekte in Fluren, Gängen und Handläufen
Segmentierte LED-Installationen (z. B. Etagen, Abschnitte)
• Möbel-, Sockel- und Kantenbeleuchtung
• Technische Installationen mit RGB- oder weißem Lauflicht
• Projekte, bei denen einfache Tastersteuerung gewünscht ist

• 1 × SPI LED-Controller
• 1 × Bedienungsanleitung (Englisch)

• Passendes Netzteil auswählen
Verwende ein 5–24 V DC Konstantspannungsnetzteil passend zur Spannung des angeschlossenen LED-Streifens. Netzteil, Controller und LED-Streifen müssen spannungsseitig zusammenpassen.
• LED-Streifen korrekt anschließen

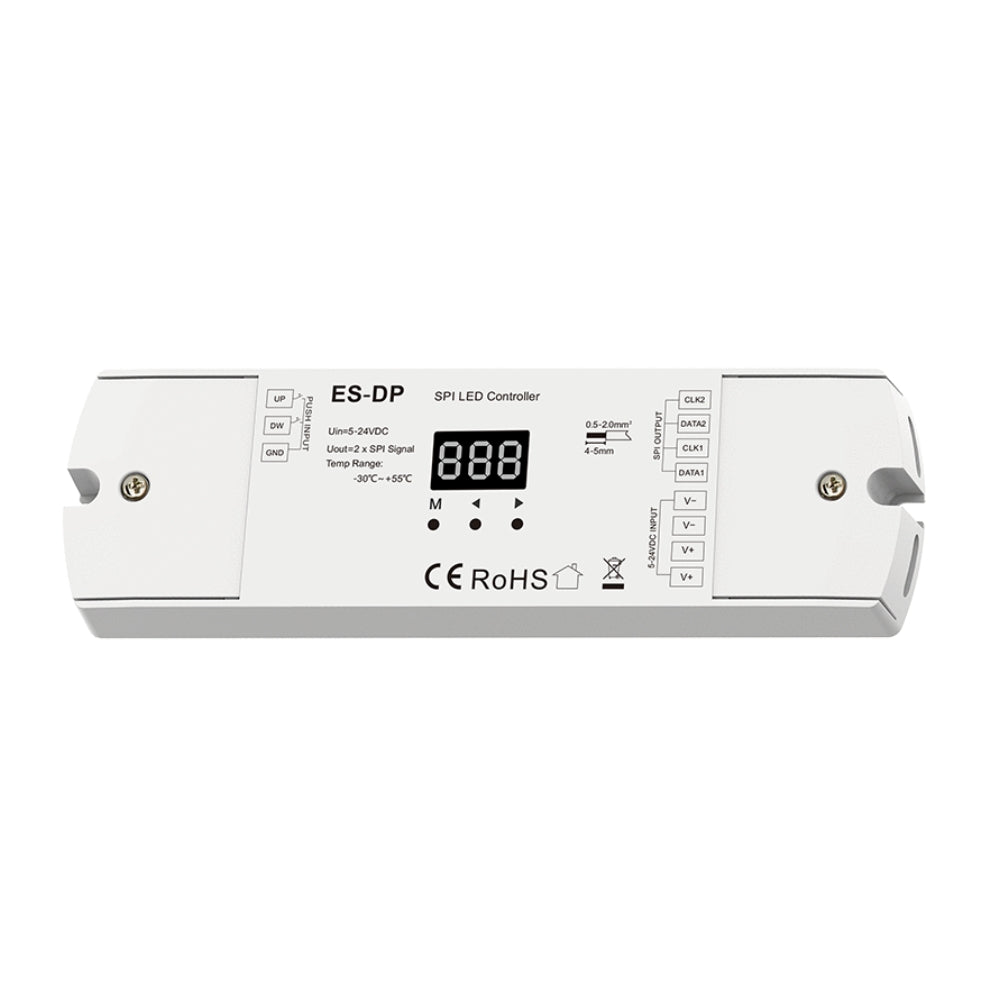

Der Controller bietet zwei SPI-Ausgänge mit DATA- und CLK-Signal. Bei LED-Streifen mit einadriger Datensteuerung ist nur DATA zu nutzen; bei zweidrahtiger Steuerung werden DATA und CLK getrennt angeschlossen.
• Taster anschließen
Für die Steuerung werden selbstzurückstellende Taster an den UP- und DW-Eingängen angeschlossen. So lassen sich Lichtabläufe manuell aus zwei Richtungen starten oder stoppen.
• IC-Typ und RGB-Reihenfolge einstellen
Der passende IC-Typ sowie die RGB-Farbreihenfolge werden direkt am Controller über das Display eingestellt. Das ist wichtig, damit Farben und Effekte korrekt dargestellt werden.
• Flow- oder Step-Modus wählen
Im Flow-Modus wird eine fortlaufende Pixelstrecke angesteuert. Im Step-Modus werden einzelne Abschnitte definiert. Die Anzahl der Schritte und Pixel pro Schritt muss so gewählt werden, dass maximal 960 Pixel genutzt werden.
• Leistungsgrenze beachten
Wenn die Last des SPI-Streifens 15 A nicht überschreitet, können Controller und LED-Streifen über dasselbe Netzteil versorgt werden. Bei höherer Last sollten Controller und LED-Streifen separat versorgt werden; dann werden nur DATA und GND zwischen Controller und Streifen verbunden.
• Funktion testen
Vor der endgültigen Montage sollten Laufrichtung, Pixelanzahl, Lichtmodus, Helligkeit, Geschwindigkeit und Farbreihenfolge geprüft werden.
