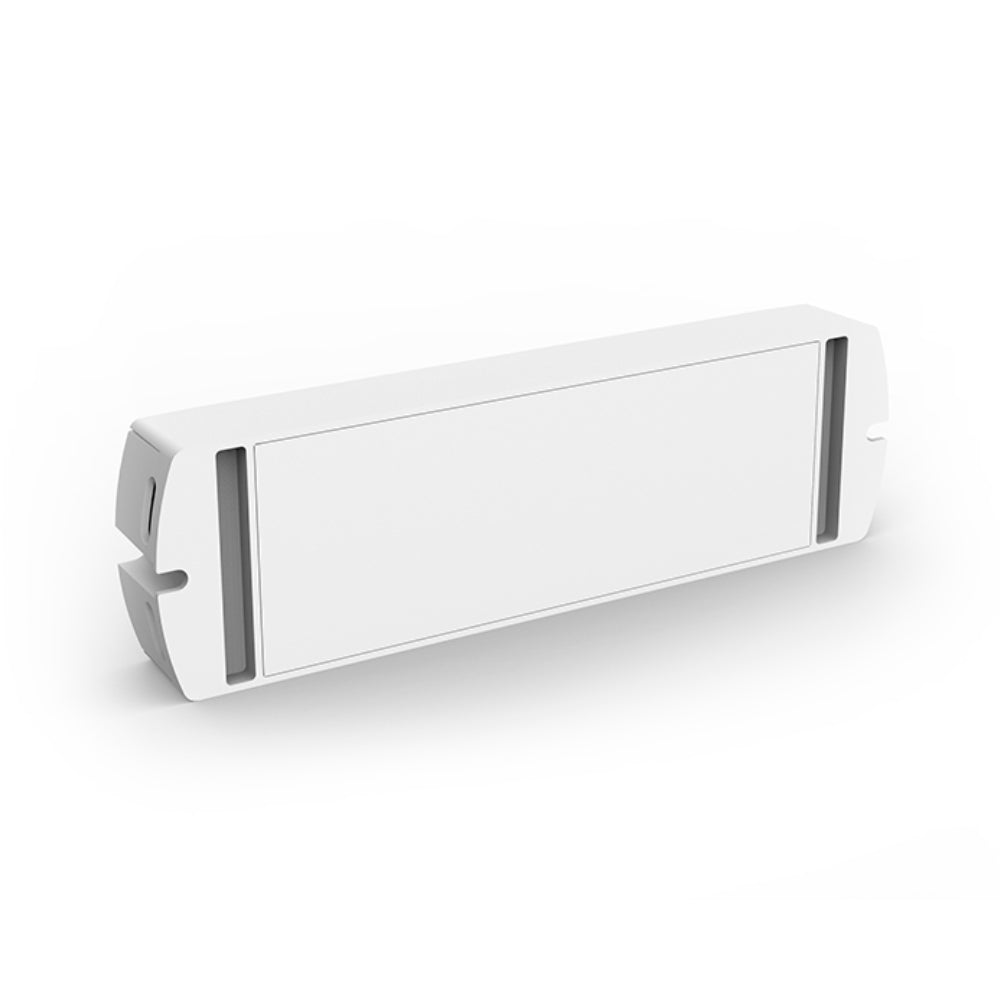

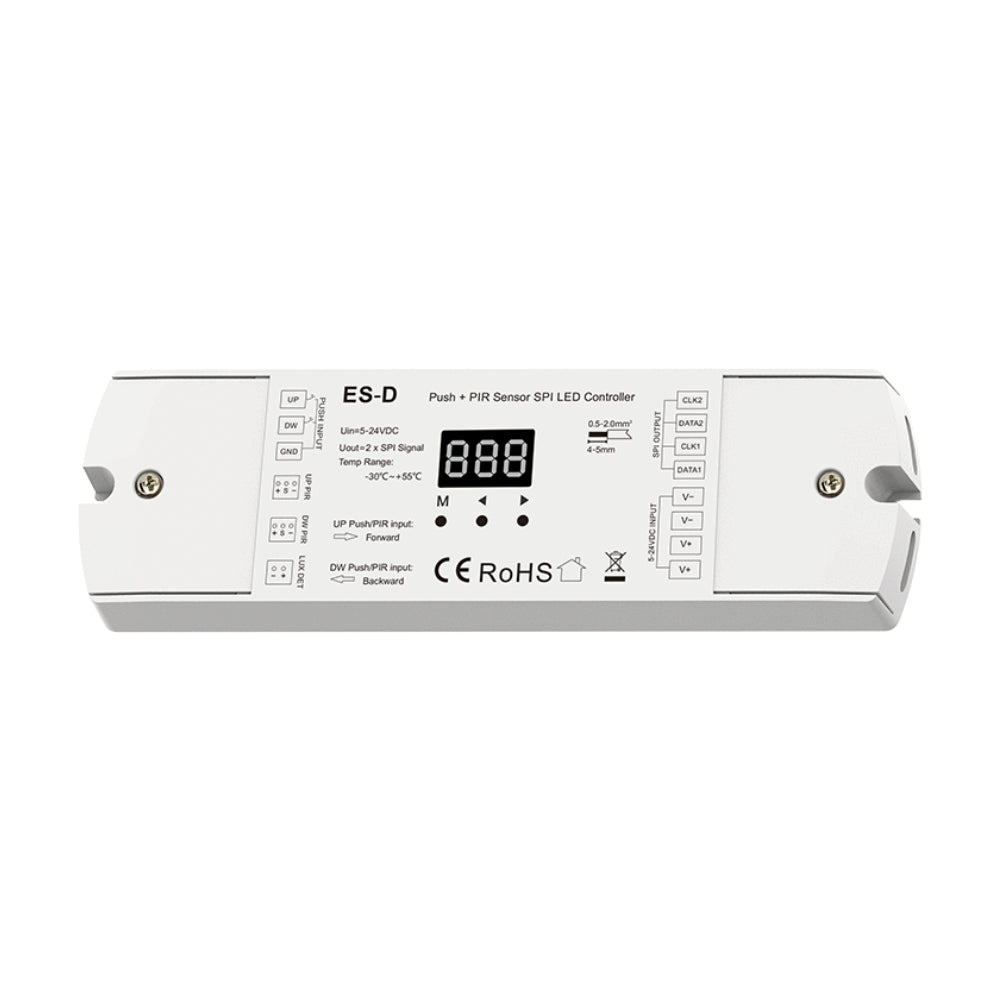

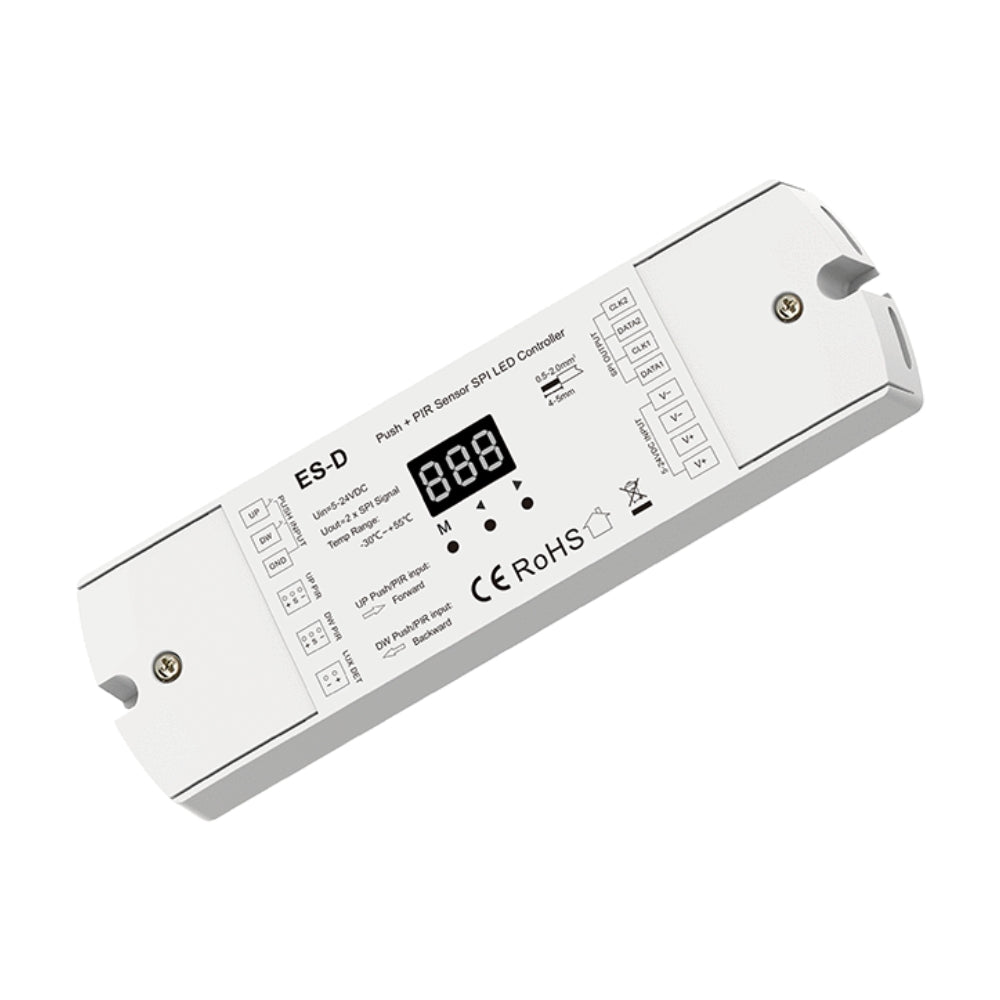

Sensorgesteuerter SPI LED-Controller für adressierbare LED-Streifen

✔ Für adressierbare SPI-LED-Streifen geeignet
✔ Unterstützt RGB- und einfarbige digitale LED-Streifen
✔ Kompatibel mit vielen IC-Typen wie WS2811, WS2812, WS2815, SK6812 und UCS2904
✔ Richtungsabhängige Steuerung mit zwei PIR-Bewegungssensoren
✔ Ideal für Treppenbeleuchtung von unten nach oben oder oben nach unten
✔ Steuerung per Sensor oder Tastschalter möglich
✔ Integrierter Tageslichtsensor für Betrieb bei dunkler Umgebung
✔ Verschiedene Lauflicht- und Stufenmodi
✔ Helligkeit, Geschwindigkeit, Farbe und Effektart einstellbar
✔ Zwei SPI-Ausgänge
✔ Bis zu 960 steuerbare Pixel / ICs
✔ 5–24 V DC Eingangsspannung
✔ IP20-Ausführung für trockene Innenräume

• Automatische LED-Treppenbeleuchtung
• Sensorgesteuerte Lauflichteffekte
• Flur-, Stufen- und Sockelbeleuchtung
• Indirekte Beleuchtung mit Bewegungserkennung
• Dynamische Lichtanimationen mit SPI-LED-Streifen
• Einfarbige oder RGB-Lichtinstallationen
• LED-Projekte mit richtungsabhängiger Steuerung

• 1 × adressierbarer LED-Controller
• 1 × Tageslichtsensor, 30 cm
• 2 × Einbau-PIR-Bewegungssensoren
• 2 × Verlängerungskabel für Bewegungssensoren, 5 m
• 1 × Anleitung, Englisch

Wichtiger Hinweis:
Der Controller ersetzt kein Netzteil. Für den Betrieb wird ein passendes 5–24 V DC Netzteil benötigt. Die maximale Strombelastung von 8 A darf nicht überschritten werden. Bei längeren LED-Streifen oder höheren Leistungen sollten zusätzliche Einspeisungen eingeplant werden.

• Passende Spannung wählen
Verwende ein Netzteil mit 5–24 V DC passend zur Spannung des angeschlossenen LED-Streifens. Die Spannung von Netzteil, Controller und LED-Streifen muss übereinstimmen.
• LED-Streifen anschließen
Schließe den LED-Streifen am SPI-Ausgang des Controllers an. Achte dabei auf die richtige Belegung von Plus, Minus und Datensignal sowie auf die Datenrichtung des LED-Streifens.
• IC-Typ einstellen
Wähle am Controller den passenden IC-Typ für den verwendeten LED-Streifen aus. Zusätzlich kann die Farbkanal-Reihenfolge angepasst werden, falls Farben nicht korrekt dargestellt werden.
• Sensoren positionieren
Die PIR-Sensoren werden an den gewünschten Startpunkten montiert, zum Beispiel oben und unten an einer Treppe. Dadurch kann der Controller die Laufrichtung automatisch passend zur Bewegungsrichtung starten.
• Tageslichtsensor platzieren
Der Tageslichtsensor sollte so positioniert werden, dass er das Umgebungslicht zuverlässig erkennt, jedoch nicht direkt vom LED-Streifen angestrahlt wird.
• Funktion testen
Vor der endgültigen Montage sollten Laufrichtung, Sensorerkennung, Helligkeit, Geschwindigkeit und Effektmodus geprüft werden.
