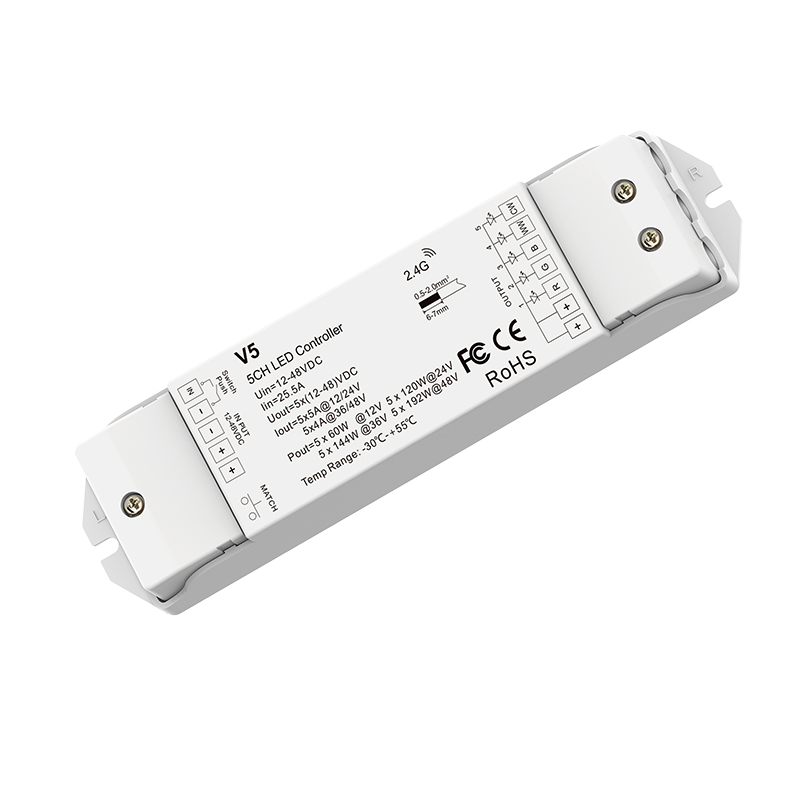

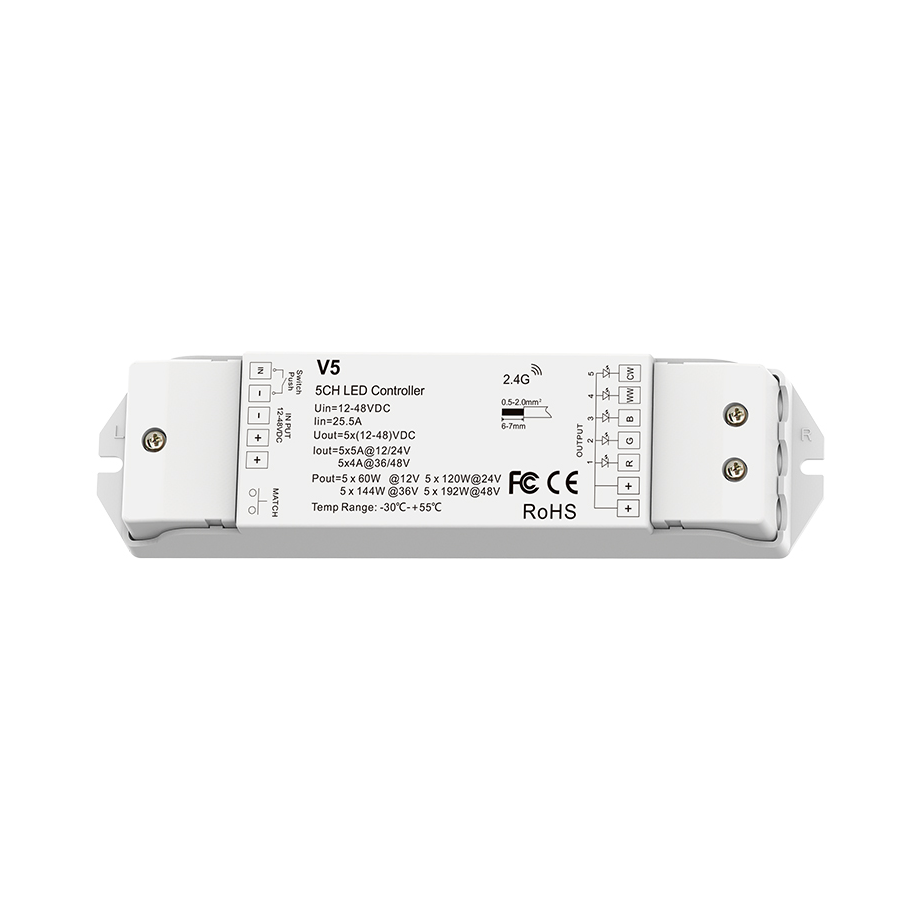

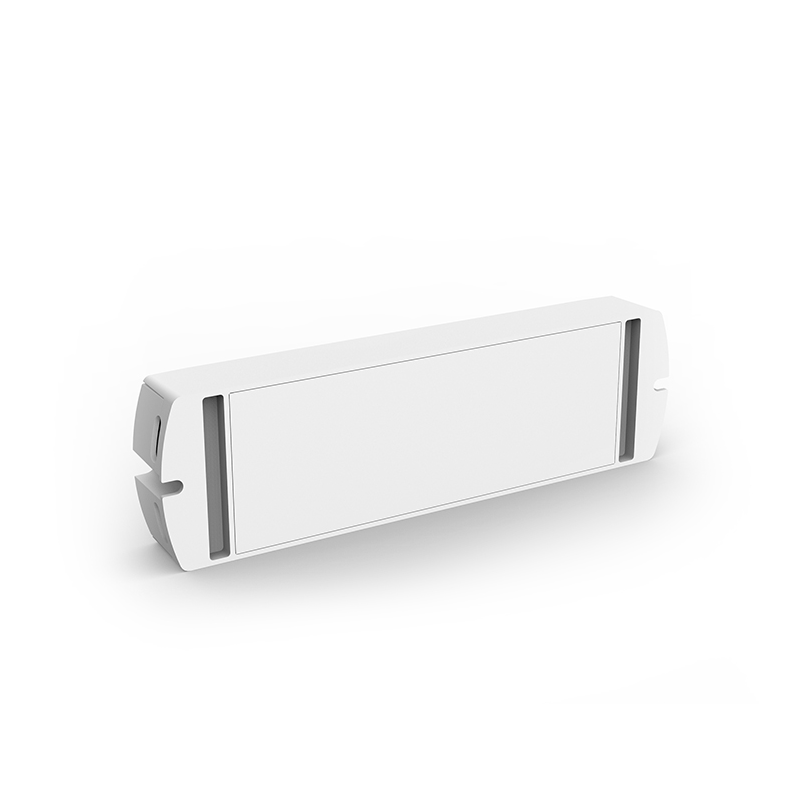

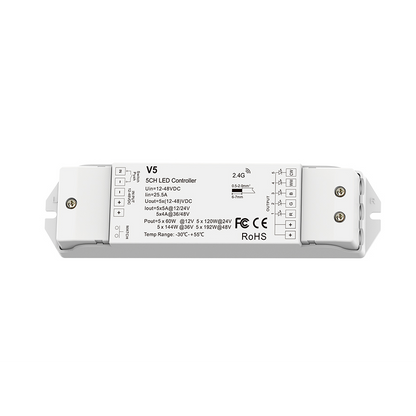

Großer RGB+CCT LED-Controller 12–48 V, 5-Kanal – RF 2,4 GHz

• 5-Kanal-Controller für RGB+CCT LED-Streifen
• Auch für RGBW, RGB, CCT und einfarbige LED-Streifen nutzbar
• Eingangsspannung 12–48 V DC
• Bis zu 5 A pro Kanal bei 12–24 V
• RF-2,4-GHz-Steuerung mit bis zu 30 m Reichweite
• Push-Dim-Anschluss für externen Taster
• 4096 Dimmstufen für weiches Dimmen
• PWM-Frequenz wählbar: 1, 2, 4 oder 8 kHz
• 10 dynamische Modi für RGB/RGBW/RGB+CCT-Anwendungen
• Synchronisation mehrerer Controller möglich
• Automatische Signalweitergabe an weitere Controller
• Verpolungs- und Kurzschlussschutz
• 5 Jahre Garantie

• RGB+CCT LED-Streifen mit fünf Kanälen
• RGBW-, RGB-, CCT- oder einfarbige LED-Streifen
• Indirekte Beleuchtung in Decken, Nischen und Möbeln
• Wohnraum-, Büro- und Ladenbeleuchtung
• Mehrzonen-Beleuchtung mit kompatiblen RF-Fernbedienungen
• Lichtinstallationen mit Farbe und einstellbarer Weißtemperatur
• Anwendungen mit zusätzlicher Tastersteuerung über Push Dim

• 1 × RGB+CCT LED-Controller V5
• 1 × Bedienungsanleitung / Anschlussübersicht (Englisch)

Hinweis: Netzteil, LED-Streifen und RF-Fernbedienung sind nicht im Lieferumfang enthalten und müssen passend zur Installation separat ausgewählt werden. Der Controller ist für 12–48 V DC Konstantspannungs-LED-Streifen geeignet und unterstützt RF 2,4 GHz sowie Push-Dim.

• Passendes Netzteil auswählen
Verwende ein Konstantspannungsnetzteil mit 12–48 V DC. Die Spannung des Netzteils muss zur Spannung des angeschlossenen LED-Streifens passen.
• Leistung berechnen
Berechne die Gesamtleistung des LED-Streifens vor der Installation. Die maximale Ausgangsleistung des Controllers darf nicht überschritten werden. Bei längeren LED-Streifen können zusätzliche Einspeisungen oder Power Repeater sinnvoll sein.
• LED-Streifen korrekt anschließen

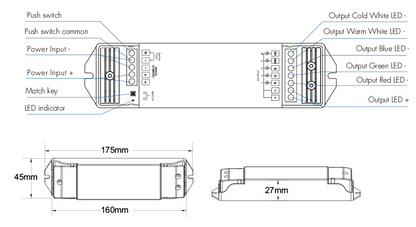

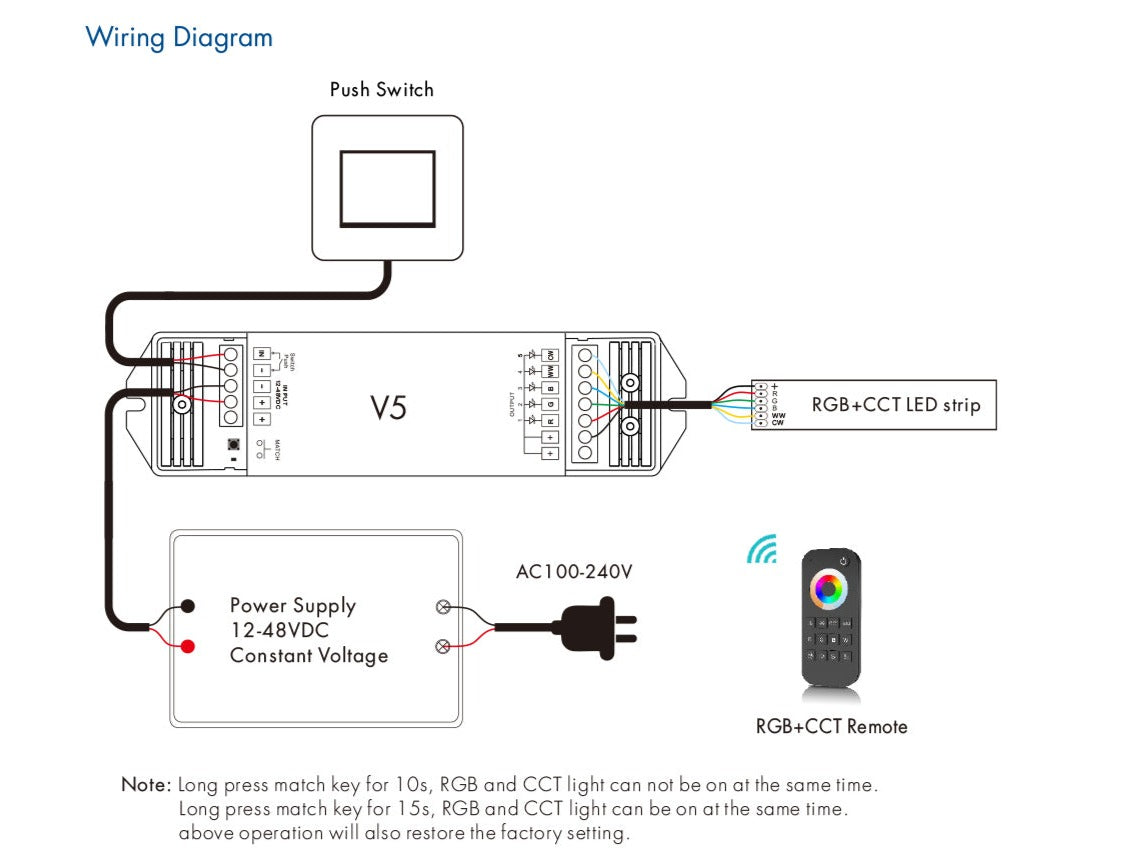

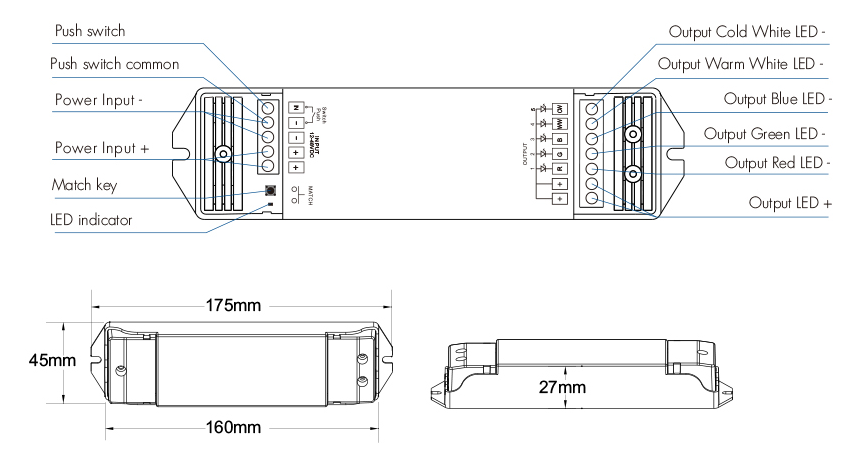

Der gemeinsame Pluspol des LED-Streifens wird an V+ angeschlossen. Die Kanäle R, G, B, WW und CW werden mit den jeweiligen Minus-Ausgängen verbunden.
• Funkreichweite beachten
Die Reichweite von bis zu 30 m gilt bei freier Sicht. Wände, Metallflächen, Netzteile oder enge Einbausituationen können die Reichweite reduzieren.
• Montageort sorgfältig wählen
Der Controller sollte nicht gestapelt, nicht direkt neben einem Netzteil und nicht unmittelbar an Metallflächen montiert werden. Ein Abstand von mindestens 20 cm zu störenden Bauteilen ist empfehlenswert.
• Push-Dim optional anschließen
Über den Push-Dim-Eingang kann ein externer Taster angeschlossen werden. Damit lassen sich Ein/Aus- und Dimmfunktionen direkt über einen Wandtaster steuern.
• Funktion vor dem Einbau testen
Prüfe vor der endgültigen Montage, ob alle Kanäle korrekt reagieren und die Farbreihenfolge stimmt. Falls Farben vertauscht sind, sollten die Anschlüsse R, G, B, WW und CW überprüft werden.

Wichtiger Hinweis:
Der Controller ersetzt kein Netzteil. Für den Betrieb wird ein passendes 12–48 V DC Konstantspannungsnetzteil benötigt. Für die Funksteuerung ist zusätzlich eine kompatible RF-2,4-GHz-Fernbedienung erforderlich.
