Infrarot-Türsensor 5V für LED-Möbelbeleuchtung

• Automatisches, berührungsloses Schalten beim Öffnen/Schließen der Tür
• Sanftes Ein- und Ausblenden des Lichts
• Kompakte Bauform für verdeckten Einbau oder Aufputz
• 5V-Betrieb mit PWM-Ausgang (2000 Hz), kompatibel mit Konstantspannungs-Dimmnetzteil
• Einfache Montage dank 1 m Anschlusskabel und mitgelieferter Halteklammer

Zur automatischen, berührungslosen Steuerung von LED-Möbel- und Schrankbeleuchtung: Kleiderschränke, Vitrinen, Wein- und Glasschränke, Schränke mit Türen sowie Küchenmöbel. Der Türsensor ED(C) schaltet das Licht automatisch beim Öffnen und Schließen der Tür.
Hinweis: Ausführung für trockene Innenräume.

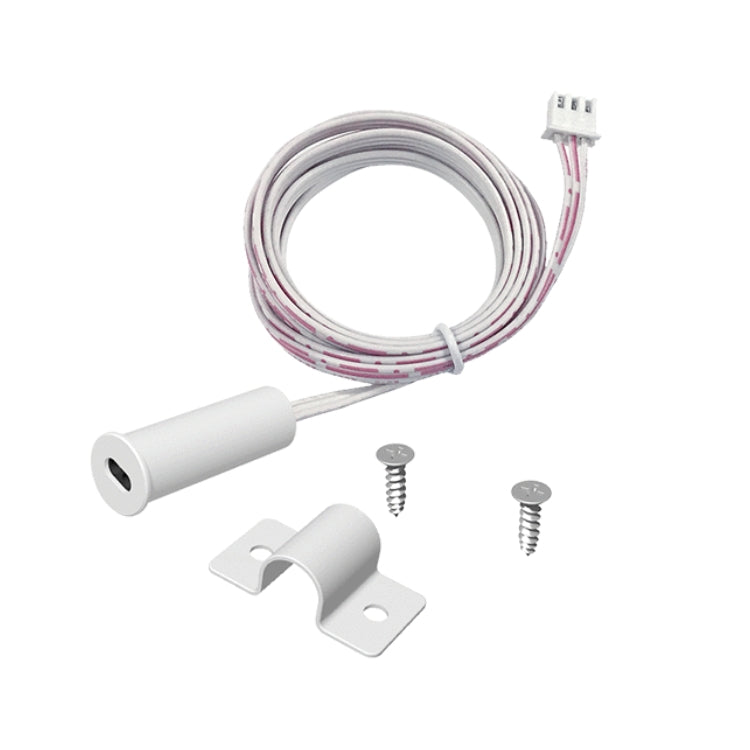

• 1 × Infrarot-Türsensor ED(C)
• 1 × Halteklammer
• 2 × Schraube
• 1 × Bedienungsanleitung (Englisch)

Hinweis: Passendes 5V-Konstantspannungs-Dimmnetzteil und LED-Streifen sind nicht im Lieferumfang enthalten.

• Verkabelung: 3-adriges Kabel anschließen – V+ an Plus, V– an Minus, S an den Signaleingang des Dimmnetzteils bzw. Controllers.
• Stromversorgung: 5V DC; in Verbindung mit einem Konstantspannungs-LED-Dimmnetzteil verwenden.
• Positionierung: an der äußeren Kante der Schranktür, ca. 1 cm vom Rand entfernt, mit der Tür als Reflexionsfläche.

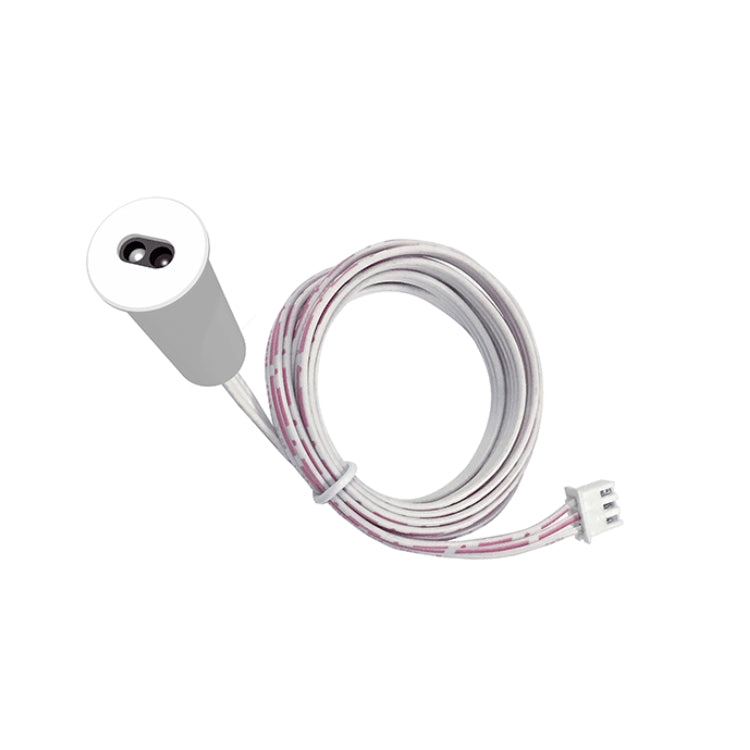

• Verdeckter Einbau: 11 mm Loch bohren, Anschlusskabel durchführen und den Sensorkopf in die Bohrung einsetzen.

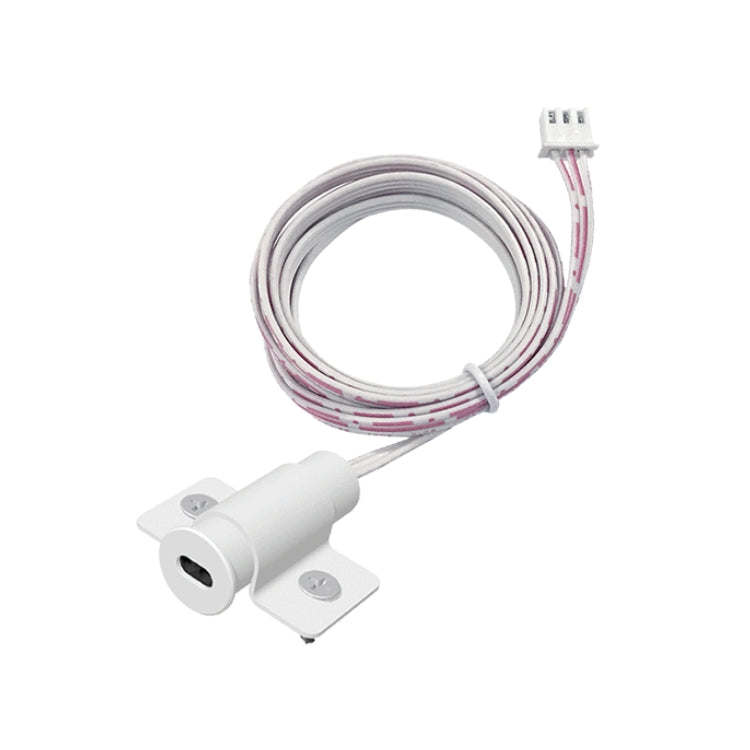

• Aufputz-Montage: Halteklammer ausrichten, Sensorkopf einsetzen und die Klammer mit den beiden Schrauben fixieren.
• Vor dem Einschalten alle Verbindungen auf korrekten und festen Sitz prüfen; nicht unter Spannung arbeiten.
