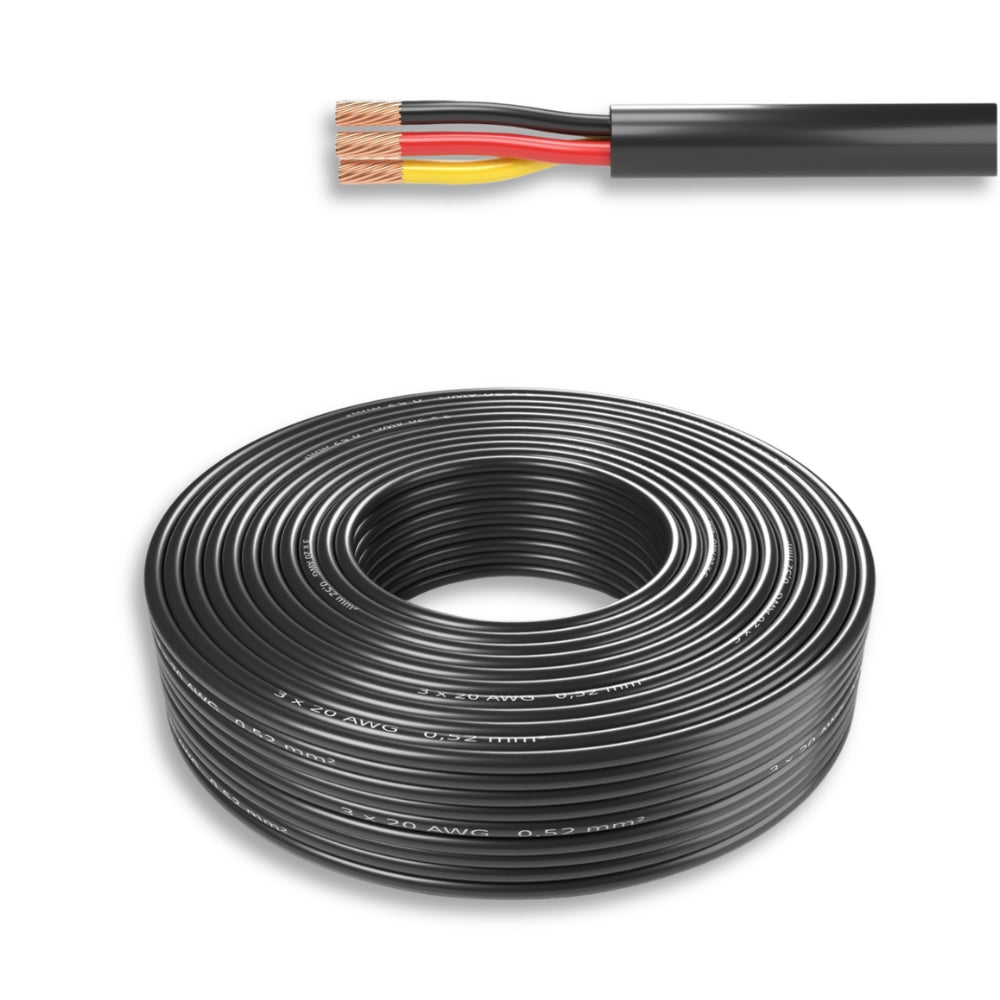

3-adriges LED-Kabel 10m mit PVC-Mantel, 3x0,5 oder 3x0,75mm², IP65

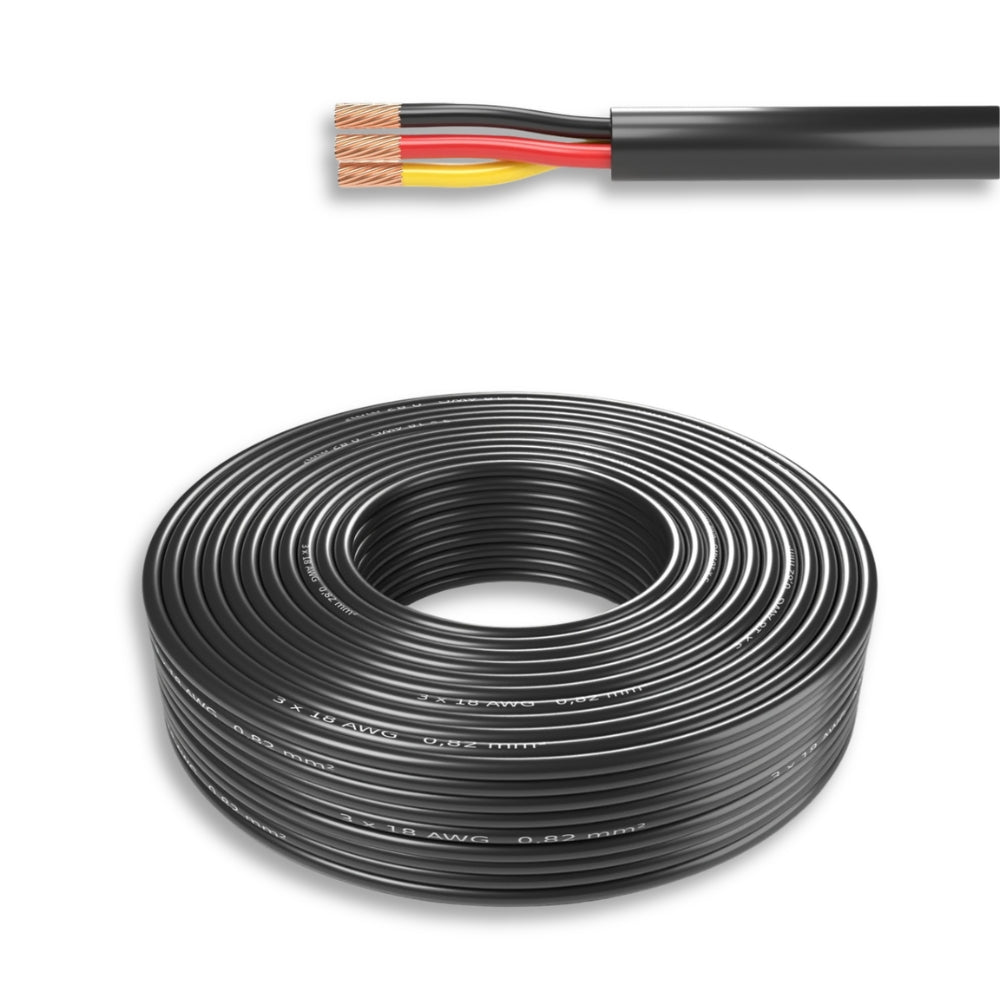

3-adriges LED-Kabel mit PVC-Mantel, 10 m, wahlweise 3 x 0,5 mm² oder 3 x 0,75 mm²

Dieses 3-adrige LED-Kabel besteht aus 3 einzeln isolierten Adern aus reinem Kupfer, die in einem robusten PVC-Außenmantel zusammengefasst sind. Es eignet sich besonders für CCT LED-Streifen (Warmweiß und Kaltweiß) sowie adressierbare LED-Streifen wie WS2812B, SK6812 oder WS2811 mit Plus, Minus und Datenleitung.

Durch den Rundmantel ist das Kabel deutlich besser gegen mechanische Belastung und Feuchtigkeit geschützt als ein offenes Flachbandkabel. Mit Schutzart IP65 kannst Du es auch im Außenbereich, in Feuchträumen oder in Kabelkanälen verlegen. Der Mantel ist flammwidrig nach UL94 V-0. Die feindrähtigen Litzen machen das Kabel flexibel und leicht zu verarbeiten.

Technische Daten

Häufige Fragen zum 3-adrigen LED-Kabel

Für welche LED-Streifen ist das 3-adrige Kabel geeignet?

Das 3-adrige Kabel passt zu CCT LED-Streifen und zu adressierbaren LED-Streifen wie WS2812B oder SK6812 mit drei Anschlüssen (Plus, Minus, Daten).

Welchen Querschnitt brauche ich, 0,5 mm² oder 0,75 mm²?

Das 0,5 mm² Kabel ist für Ströme bis 3 A pro Ader ausgelegt, das 0,75 mm² Kabel für bis zu 6 A pro Ader. Bei 12 V und längeren Strecken solltest Du eher zu 0,75 mm² greifen, weil der Spannungsabfall geringer ist und die LEDs am Ende gleichmäßig hell bleiben.

Wie hoch ist der Spannungsabfall?

Als Faustregel verliert ein 0,5 mm² Kabel bei 3 A etwa 0,2 V pro Meter Leitungslänge (Hin- und Rückleiter zusammen), ein 0,75 mm² Kabel bei gleichem Strom etwa 0,14 V pro Meter. Bei 24 V und 48 V fällt der Verlust prozentual deutlich geringer ins Gewicht als bei 12 V.

Kann ich das Kabel im Außenbereich verwenden?

Ja. Der PVC-Mantel ist nach IP65 gegen Staub und Strahlwasser geschützt. Für den dauerhaften Einsatz unter Wasser oder das Verlegen im Erdreich ist das Kabel nicht geeignet. Achte im Außenbereich darauf, dass auch die Anschlussstellen wasserdicht ausgeführt sind, zum Beispiel mit einer IP68-Abzweigdose.

Ist das Kabel für 230 V geeignet?

Nein. Das Kabel ist für Niedervolt-LED-Anwendungen gedacht, also für die Verbindung zwischen Netzteil, Controller und LED-Streifen. Für die Netzspannung auf der Eingangsseite des Netzteils verwende bitte eine dafür zugelassene Netzleitung.

Entsprechen die Aderfarben der Belegung meines LED-Streifens?

Nicht zwingend. Die Farben dienen der eindeutigen Zuordnung. Maßgeblich ist immer die Beschriftung am LED-Streifen und am Controller. Typische Belegung bei adressierbaren LED-Streifen: Rot für Plus (+), Schwarz für Minus (GND), Gelb für Daten (DIN).
