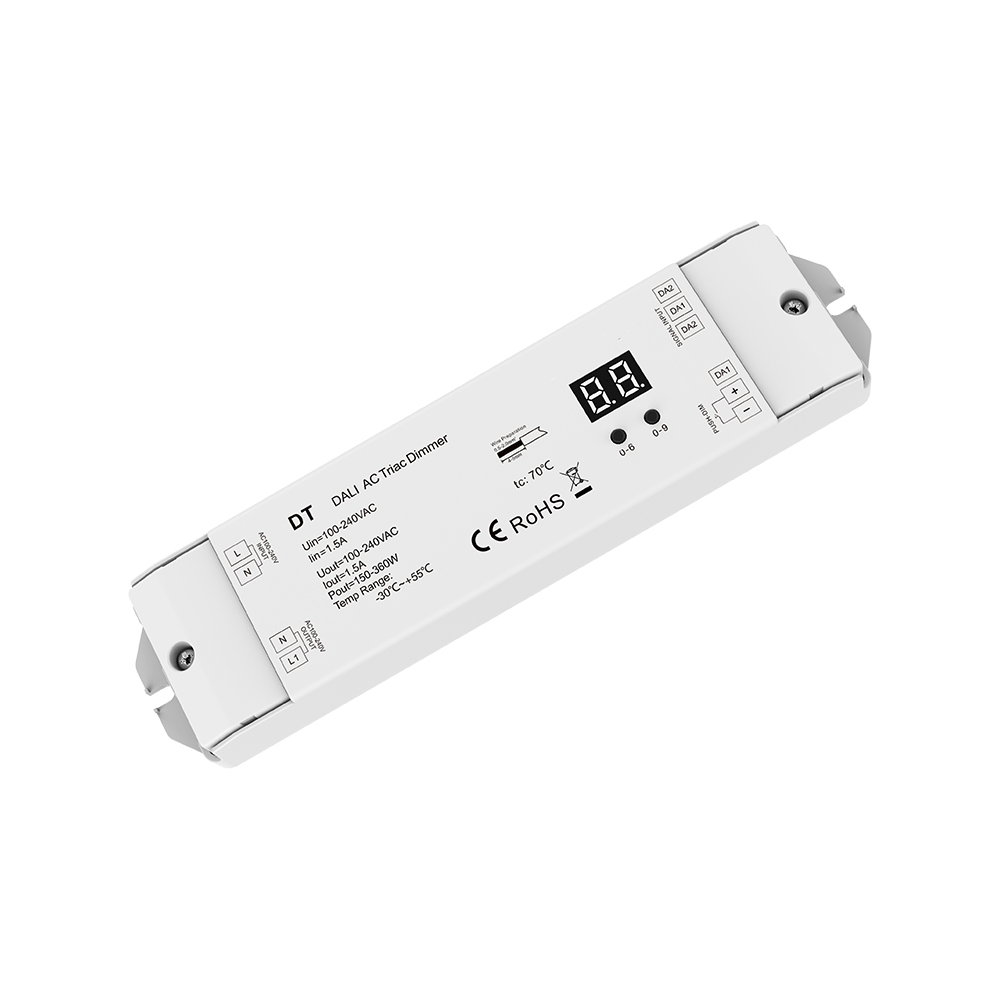

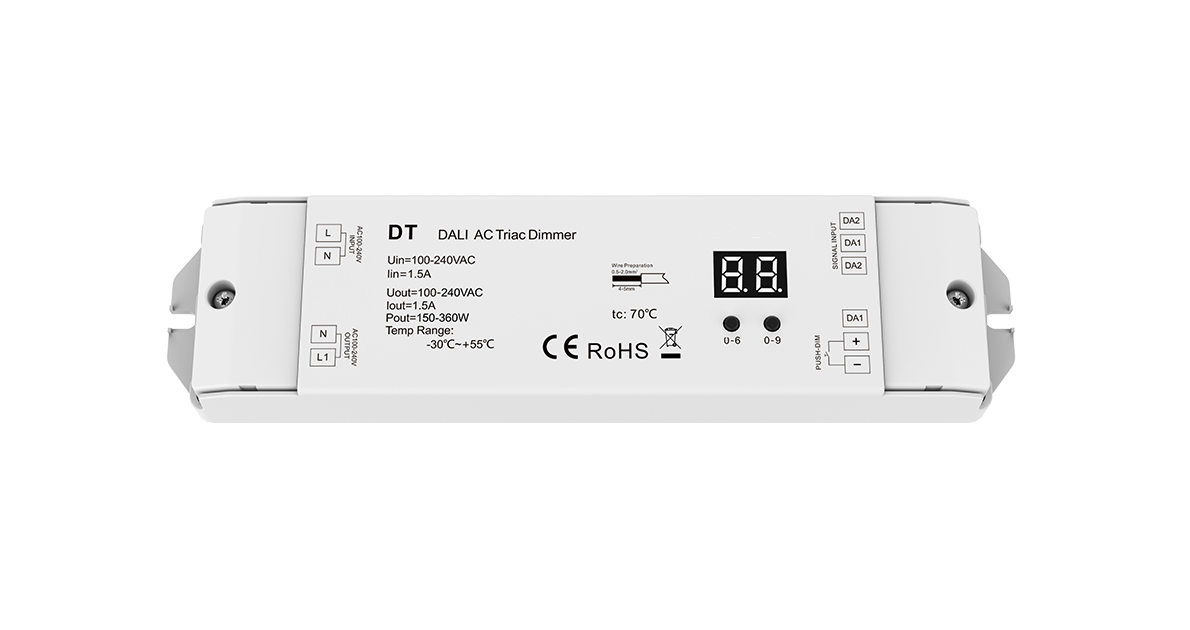

220V DALI Triac Dimmer

1 DALI-Adresse, 1 AC-Dimmkanal
Geeignet für Phasenanschnitt und Phasenabschnitt
Manuelle oder automatische DALI-Adressierung
Integrierte Digitalanzeige für Adresse & Status
256 Dimmstufen für feine Helligkeitsregelung
Push-Dim-Funktion über Standard-Taster
Einstellbare Mindesthelligkeit (1–40 %)
Dimmwert-Speicher auch bei Stromausfall
Automatische Synchronisation mehrerer Dimmer über Push-Dim
Übertemperaturschutz mit automatischer Wiederherstellung
5 Jahre Garantie

Der AC Triac DALI Dimmer eignet sich für die DALI-gesteuerte Phasenanschnitt- und Phasenabschnitt-Dimmung von netzspannungsbetriebenen Leuchtmitteln, z. B.:
DALI-basierte Gebäude- und Objektbeleuchtung
Büro-, Verwaltungs- und Schulgebäude
Hotels, Gastronomie und Ladenbau
Wohngebäude mit zentraler Lichtsteuerung
Nachrüstung bestehender 230-V-Lichtkreise
Steuerung von
dimmbaren LED-Leuchtmitteln (AC)
dimmbaren LED-Treibern (Triac)
Glühlampen
Hochvolt-Halogenlampen
Ideal für Anwendungen, bei denen keine LED-Konstantspannung eingesetzt wird, sondern direkt mit 230 V AC gedimmt werden soll.

1 × AC Triac DALI Dimmer
1 × Montagehalterung
1 × Bedienungsanleitung (User Manual)

Installation nur durch Fachpersonal und spannungsfrei durchführen.

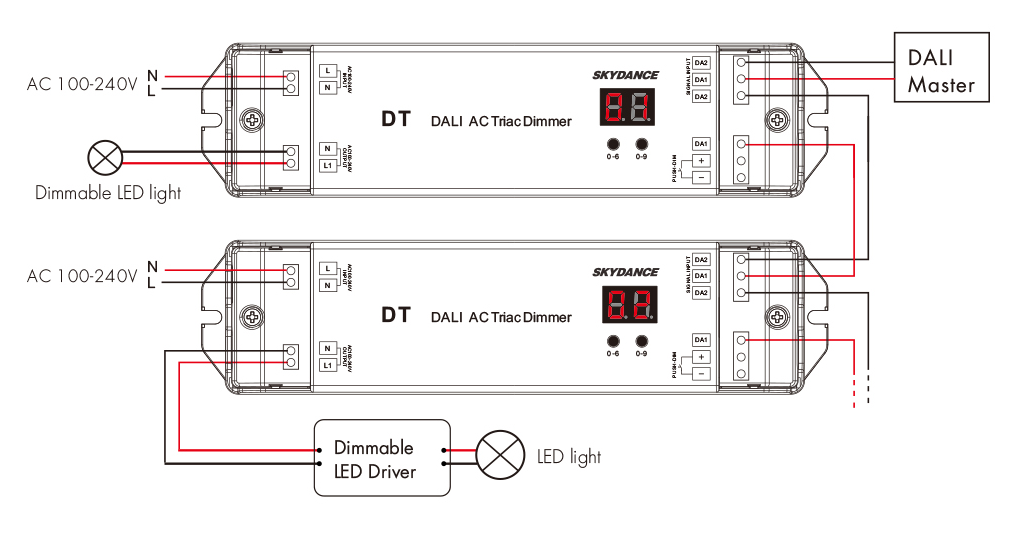

Betrieb direkt an AC 100–240 V Netzspannung.

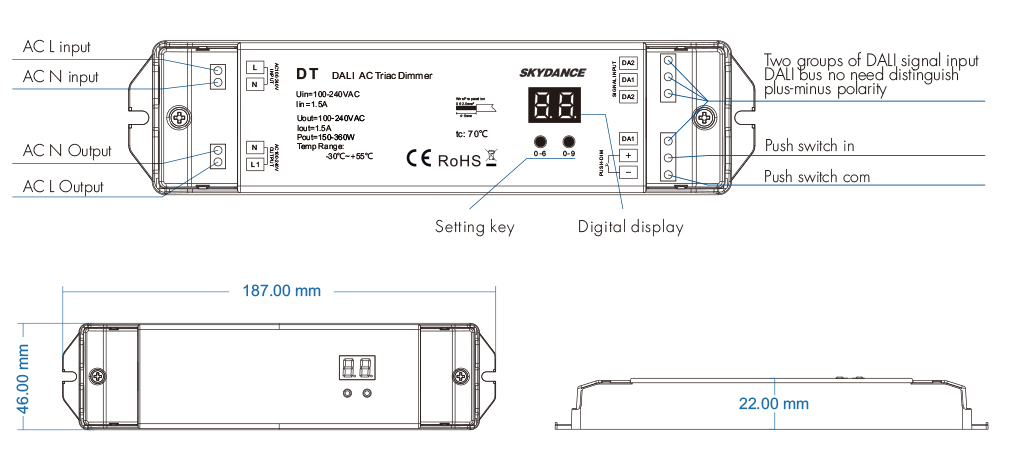

DALI-Bus (DA1 / DA2) ist nicht polaritätsabhängig.
Eine DALI-Adresse (1 Kanal) kann
manuell über die Tasten eingestellt oder
automatisch vom DALI-Master vergeben werden.
Optionaler Anschluss eines externen Tasters (Push-Dim) möglich.
Auswahl zwischen
Phasenabschnitt (Trailing Edge) und
Phasenanschnitt (Leading Edge) per Tastenkombination.
Maximale Lasten und Einschaltstrom (Surge Current) beachten.
Mehrere LED-Treiber nur verwenden, wenn deren Einschaltstrom ≤ 2 × 65 A gesamt bleibt.
Nur für den Innenbereich (IP20) geeignet.
Für ausreichende Wärmeabfuhr sorgen.
⚠️ Wichtig: Die Lastberechnung erfolgt immer über Eingangsleistung bzw. Eingangsstrom der Leuchtmittel bzw. Treiber – nicht über deren Ausgangsleistung.
